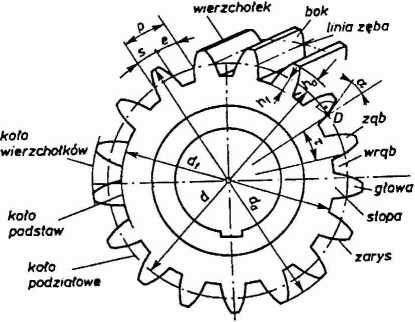

Rys. 6.1. Elementy wieńca zębatego

-    Średnica koła podziałowego

TYl

d 1,2'L--Zl 2=m-Z] 2    (6.20)

cosp

gdzie:

m = p/jt - moduł w przekroju czołowym,    (6.21)

p    - podziałka średnicowa w przekroju czołowym.

-    Średnica koła tocznego (rys. 6.2).

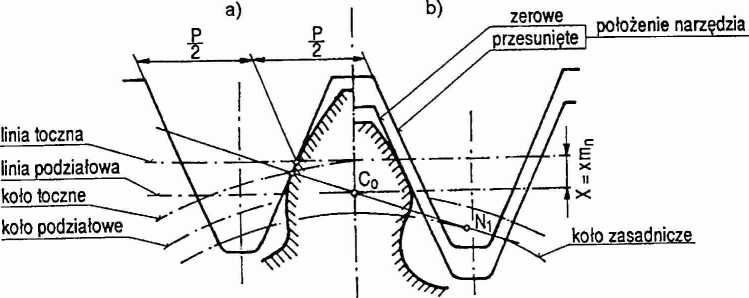

Rys. 6.2. Przesunięcie zarysu: a - kształt zęba wykonanego z zastosowaniem przesunięcia dodatniego (+x), b - kształt zęba zerowego (wykonanego bez przesunięcia)

W zazębieniu przesuniętym (korygowanym wg korekcji P) koło toczne nie pokrywa się z kołem podziałowym (d ^ dw), ponieważ nastąpiła zmiana zerowej odległości osi a0 na aw.

94
