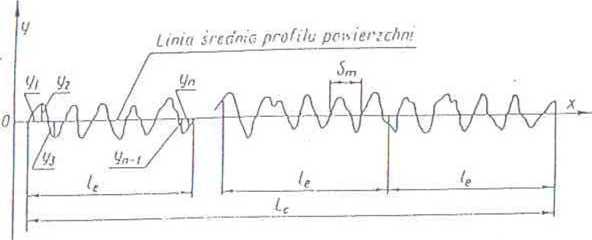

1, Średnic arytmetyczne odchylenie profilu od linii średniej Ra — jest to średnia wartość odległości punktów: y, y3, ...y„ profilu zaobserwowanego od linii średniej na długości odcinka elementarnego /e (rys. 1.3). Wszystkie odległości od y, do y„ dodaje się — bez względu na ich znak algebraiczny (-|- czy —) —posługując się przybliżoną zależnością


Rys. 1.3. Schemat określania parametru chropowatości Ra

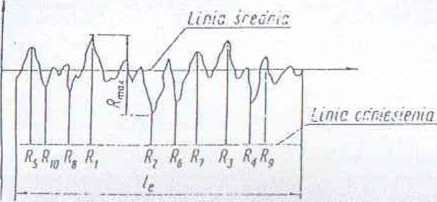

2. Wysokość chropowatości według dziesięciu punktów profilu R, — jest to średnia odległość pięciu najwyższych wierzchołków nierówności od pięciu najniżej położonych punktów wgłębień zaobserwowanego profilu na długości odcinka elementarnego /,, mierzona od linii odniesienia równoległej do linii średniej (rys. 1.5). Parametr określa się z zależności

Rys. 1.5. Schemat określania parametru chropowatości Rt



prostohniowosci, b) piaskości, c) kołowości
