III. POŁĄCZENIE SPAWANE

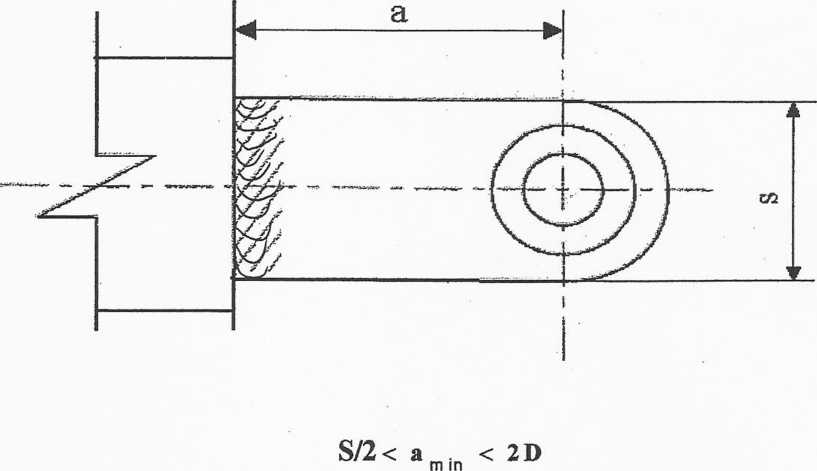

1. Sprawdzenie naprężeń zredukowanych w spoinie łączącej widełki z masztem
a. Założenie spoiny czołowej o parametrach: zo = 0,8; z = 0,9 grubość spoiny gs jest równe grubości widełek g.
b. Przyjęcie długości obliczeniowej spoiny z uwzględnieniem wysokości widełek b.
1 o= b - 2 g
c. Obliczanie naprężeń dopuszczalnych dla spoiny czołowej wg wzoru:
kg = Z ' Z o ' k'r
d- Obliczanie naprężeń zginających w spoinie, pochodzących
od składowej Qmax cos a według wzoru:
g- lo
