12. Podaj sposoby zapobiegania zwichrzeniu pasa górnego blachownicy zginanej:

a b c

13. Gdzie stosujemy żebra poprzeczne pionowe na środnikach belek zginanych:

a.    w miejscu występowania siły skupionej,

b.    w miejscu największego momentu zginającego,

c.    w miejscu najmniejszej grubości środnika,

d.    w miejscu zmiany przekroju,

e.    na podporach.

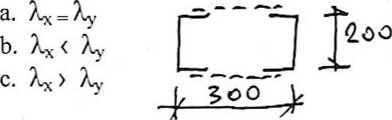

14. Trzon 2-gałęziowego słupa ściskanego osiowo o przekroju jak na rysunku powinien mieć smukłości zbliżone do jednej z poniższych relacji:

15. Grubość blachy poziomej w podstawie słupa osiowa ściskanego jest obliczana z w'arunku na:

a.    zginanie,

b.    ściskanie,

c.    docisk,

d.    ścinanie.

16. Narysuj głowicę słupa osiowo ściskanego stanowiącego podporę dla belki blachownie o woj zginanej.

17. Wymień podstawowe założenia które przyjmuje się przy projektowaniu kratownic.
