tuleja wymiarowanie przyklad
alu OILO&U

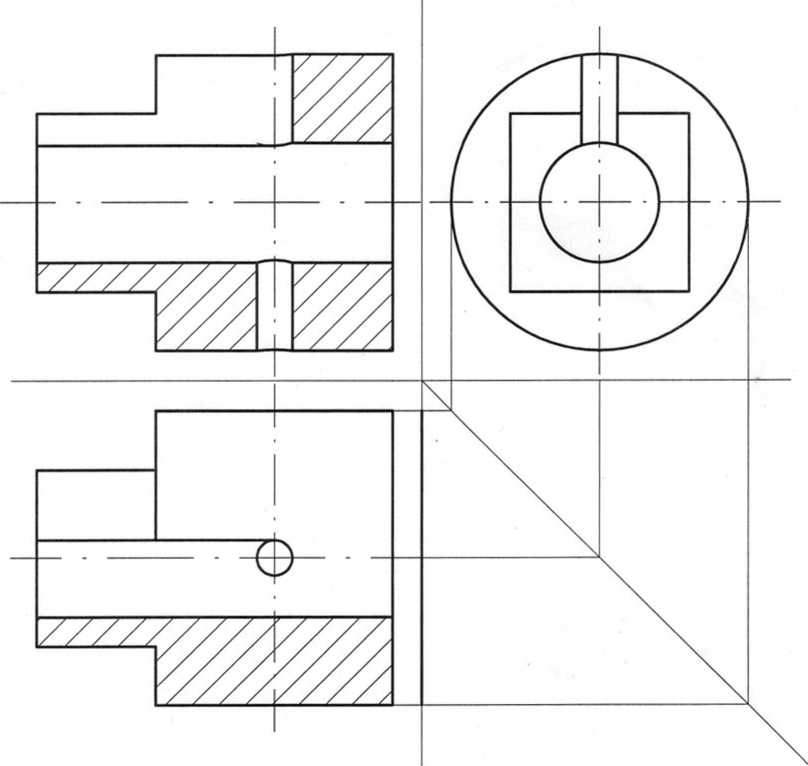

Temat 1: Narysować w 3 rzutach prostokątnych bryłę przedstawioną w dimetrii-ukośnej. Podziałka 1:1
Temat 2: Narysować niezbędne przekroje. Zwymiarować. Podziałka 1:1
D
A - Otwór 010 do osi tulejki B - Otwór przelotowy 010
C - Otwór 06 do osi tulejki D - Otwór przelotowy 06
|
Wykonał |
Jan Kowalski |
Gr.OO |
Data 05 11 |
Rok ak. 05/06 | |
|
Podziałka 1:1 |
Nazwa części Tuleja |
Materiał A11 |
L. szt. 1 |
Nr rys. T.01D | |
Opracowała: dr inż J. Janowska
