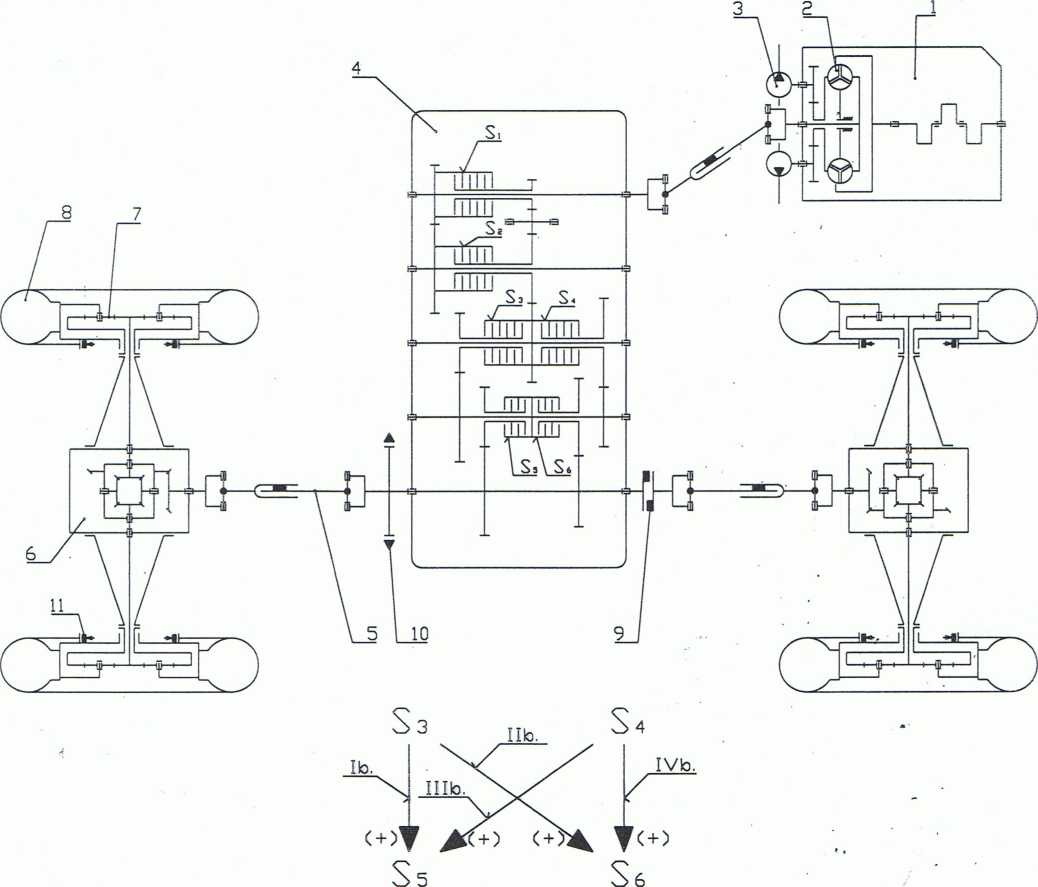

Si - jazda do przodu S2 - jazda do tyłu

1    - silnik spalinowy,

2    - przekładnia hydrokinetyczna,

3    - pompy hydrauliczne,

4    - skrzynia biegów przełączał na hydraulicznie pod obciążeniem,

5    - wał napędowy teleskopowy,

6    - przekładnia główna z mechanizmem różnicowym,

7    - przekładnia obiegowa (zwolnica) w kole,

8    - koło oponowe.

9    - sprzęgło wyłączania mostu tylnego,

10    - hamulec postojowy,

11    - hamulec koła.
