Układ regulacji impulsów

Układ regulacji impulsów

Prosty układ, umożliwiający niezależną regulację czasów trwania stanu wysokiego i niskiego na wyjściu multiwibratora astabil-nego, wykonanego z popularnym układem scalonym 555 (ULY7R55N), opublikował H. Heller w nr 1/1987 czasopisma „CQ-DL”. Problem został rozwiązany przez odpowiednie włączenie diody (germanowej!), oddzielającej obydwa obwody regulacji. Czasy trwania stanów H i L na wyjściu Wy można obliczyć ze wzorów:

K = 0,82 P₂C

H = 0,693 P,C

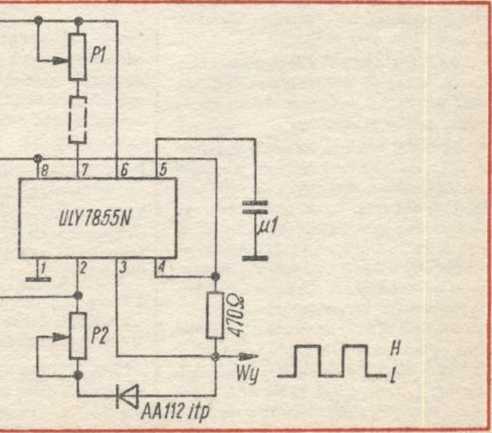

Autor użył tego układu (rys. obok), po włączeniu przekaźnika między wyjście a masę, w charakterze przerywacza kierunkowskazu do samochodu.    (k)
