Zbiornik ciśnieniowy spawany8

60

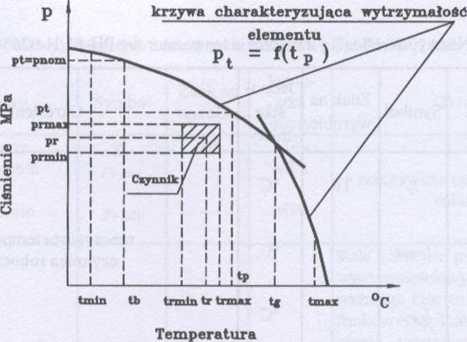

Rys. 4.1. Zależności ciśnień i temperatur wg PN-81/H-02650

4.2. PODZIAŁ ZBIORNIKÓW NA KLASY

Ze względu na ciśnienie obliczeniowe i temperaturę obliczeniową zbiorniki dzielą się na siedem klas wg tabl. 4.3. Jeżeli dla ciśnienia obliczeniowego wynika z tablicy inna klasa niż dla temperatury obliczeniowej, zbiornik należy zaliczyć do klasy, w której są stawiane wyższe wymagania.

Tablica 4.3

Klasyfikacja zbiorników ciśnieniowych [6]

Klasa zbiornika	Parametry zbiorników f„ f°Cl, p„ fMPa]
A	-40 < /„ < 200	0,07 <pa< 2,0
B	200 <t„< 300	2,0 <p0< 5,0
C	300 <t„< 450	Po > 5,0
D	t0 > 450	Po > 0,07
E	to <-40	Po > 0,07
NI	t„>-4 0	p0 <■ 0,07
N2	tn < —40	Po < 0,07

4.3. OKREŚLENIE CIŚNIENIA OBLICZENIOWEGO I TEMPERATURY OBLICZENIOWEJ DLA PROJEKTOWANEGO ZBIORNIKA

Ciśnienie obliczeniowe p_a [MPa] jest zadawane w temacie projektu. Temperatura obliczeniowa t₀ [°C1:
