103

1.10. USZCZELKI BEZAZBESTOWE PŁASKIE

Wymiary uszczelek bezazbestowych płaskich są przedmiotem normy PN-86/H--74374, a w szczególności:

arkusz 02 - określa wymiary uszczelek do kołnierzy z przylgami zgrubnymi (z) na ciśnienie nominalne do 4 MPa (tablica 1.28); arkusz 03 - określa wymiary uszczelek do kołnierzy z występami (w) i rowkami (r) na ciśnienie nominalne do 10 MPa (tablica 1.29); arkusz 04 - określa wymiary uszczelek do kołnierzy z wypustami (y) i wpustami (p) na ciśnienie nominalne do 10 MPa (tablica 1.30).

Poniżej podano przykład oznaczenia uszczelki bezazbestowej płaskiej do kołnierzy z wypustami i wpustami, na ciśnienie nominalne 2,5 MPa, o średnicy nominalnej DN 250, o grubości 2 mm, wykonanej z Polonitu 300

USZCZELKA PLASKA 2,5/250/2 Polonit 300 PN-86/I1-74374/04

Tablica 1.25

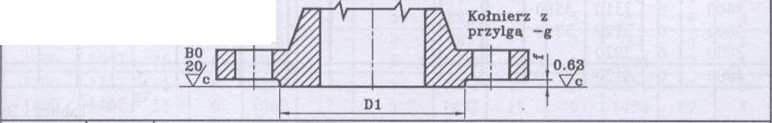

Przylgi zgrubne (z) i gładkie (g) wg PN-85/H-74307

Kołnierz z przylga - z

Ciśnienie nominalne fMPal

Średnica nominalna DN [mm]

/

0,10-0,25

0,63

1,0

1,6

2,5

4,0

6,3

10

16

25

32

40

Od

chył

ki

_A_

6

2

25

25

32

32

34

34

8

2

30

30

38

38

38

38

10

2

35

35

42

42

42

42

42

42

42

42

42

42

15

2

40

40

47

47

47

47

47

47

47

47

47

47

20

2

50

50

58

58

58

58

58

58

58

58

58

58

25

2

60

60

68

68

68

68

68

68

68

68

68

68

32

2

70

70

78

78

78

78

78

78

78

78

78

78

40

3

80

80

88

88

88

88

88

88

88

88

88

88

50

3

90

90

102

102

102

102

102

102

102

102

102

102

+2

65

3

110

110

122

122

122

122

122

122

122

122

122

122

-1

80

3

128

128

133

133

133

133

133

133

133

133

133

133

100

3

148

148

158

158

158

158

158

158

158

158

158

158

125

3

178

178

184

184

184

184

184

184

184

184

184

184

150

3

202

202

212

212

212

212

212

212

212

212

212

212

175

3

232

232

242

242

242

242

242

242

242

242

242

242

200

3

258

258

268

268

278

285

285

285

285

285

285

285

225

3

282

282

295

295

305

315

315

315

315

315

315

315

250

3

312

312

320

320

335

345

345

345

345

345

345

345
