Zbiornik ciśnieniowy spawany7
110
Przykład oznaczenia śruby dwustronnej rodzaju S, z gwintem długim (odmiana A), wielkości M39 i długości całkowitej / = 260 mm, wykonanej ze stali 45
ŚRUBA DWUSTRONNA SA M39 x 260-45 PN-68/H-74302.
W zależności od sposobu ustalania śrub (lub tulei wyrównawczych) względem otworów w kołnierzach rozróżnia się wg PN-68/H-74303 dwa typy nakrętek: typ N - nakrętki sześciokątne wysokie z podtoczeniem centrującym śrubę wg PN-68/H-74302 względem otworu w kołnierzu, typ T - nakrętki sześciokątne wysokie z podtoczeniem centrującym tuleję wyrównawczą wg PN-68/H-74304 względem otworu w kołnierzu.
Wybrany zakres wymiarów dla nakrętek typu N (rys. 1.6) wg PN-68/H-74303 oraz wymiary dotyczące zabudowy tych nakrętek (rys. 1.7) podano w tabl.
1.35.
10,

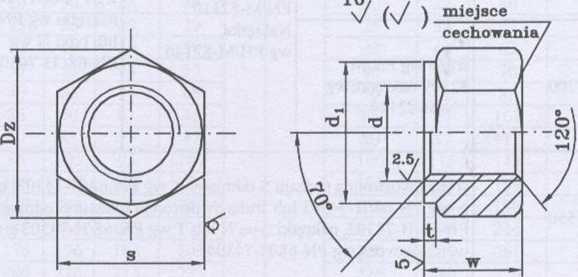

Rys. 1.6. Nakrętka typu N wg PN-68/H-74303
