Zdalne włączanie telewizora

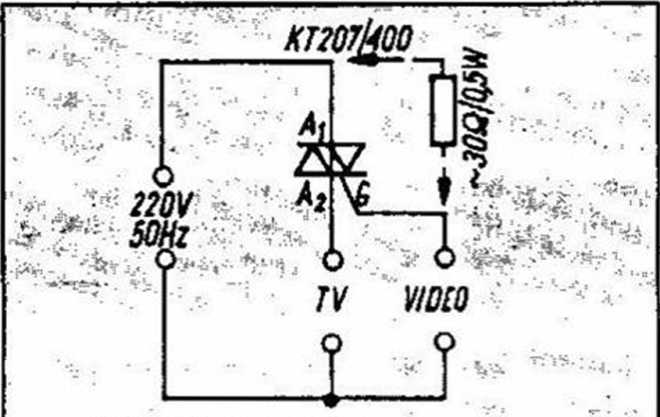

■&. Schemat układu gniazd zależnych do zdalnego włączania telewizora


tyle duża, że może wysterować nawet mało czułego triaka i telewizor nie wyłączy się. W omawianym układzie triak pracuje sposobem l-f i III-, czyli z maksymalną czułością wyzwalania. W konsekwencji triak przełącza się już przy prądzie bramki w granicach 10 mA, podczas gdy prąd spoczynkowy wielu magnetowidów wynosi zwykle około 50 mA. Aby zwiększyć prąd przełączania powyżej wartości prądu spoczynkowego, należy obwód bramki zbocznikować rezystorem tak, jak uwidoczniono na rysunku linią przerywaną. Przy takim połączeniu tylko pewna część prądu magnetowidu przepływa przez obwód bramki triaka, reszta przepływa przez bocznik.

Wartość rezystancji jest rzędu 30 i należy ją dobrać doświadczalnie, zależnie od typu magnetowidu i triaka. Zmniejszanie rezystancji prowadzi do zmniejszenia czułości triaka i zwiększenia prądu przełączania. Zwiększanie rezystancji ma wpływ odwrotny. Obciążalność rezystora nie powinna być mniejsza niż 0,5W. W zestawach telewi-zor-odtwarzacz Video rezystor jest zwykle zbędny ze względu na znikomo


W większości użytkowanych w Polsce zestawów magnetowid-telewizor, magnetowid jest wykorzystywany do zdalnego przełączania programów TV, ale włączanie lub wyłączanie telewizora odbywa się nadal tradycyjnym sposobem. Trzeba wstać i przyciskiem włączyć lub wyłączyć zasilanie. W artykule przedstawiono proste rozwiązanie tego problemu za pomocą pilota magnetowidu.

Podobnie jak w rozwiązaniach opisanych w nrach 5 i 6/1991 przyjęto zasadę nieingerencji w układ magnetowidu i telewizora. Zasada rozwiązania jest również podobna i sprowadza się do wykorzystania różnicy w poborze prądu przez magnetowid w stanie spoczynku i w stanie włączenia.

Na rysunku przedstawiono schemat układu sieciowych gniazd zależnych do zdalnego włączania telewizora. W gnieździe TV uzyskuje się napięcie zasilające telewizor tylko wtedy, gdy w gnieździe VIDEO przepływa prąd spowodowany włączeniem magnetowidu. Detektorem prądu i jednocześnie elementem włączającym jest triak.

Działanie układu jest bardzo proste. Z chwilą włączenia magnetowidu pilotem, całkowity prąd magnetowidu przepływa przez obwód bramka-anoda A1, powodując natychmiastowe włączenie triaka i przyłączenie telewizora do sieci. Po wyłączeniu pilotem maleje prąd magnetowidu do poziomu, przy którym triak zostanie przełączony w stan blokowania - telewizor wyłącza się. Wyłączony magnetowid, znajdując się w tzw. stanie czuwania (STAND BY) pobiera moc potrzebną na utrzymanie pracy timera, tunera, pamięci. W wielu przypadkach wartość prądu spoczynkowego może być na

Konrad Graczyk

mały prąd spoczynkowy odtwarzacza. Do budowy układu najlepiej wykorzystać podwójne gniazdo instalacyjne, w którym trzeba rozciąć jedną ze wspólnych szyn kontaktowych. Nadaje się do tego podwójne gniazdo natynkowo-podtynkowe, typu 480, produkcji POLAM-OSPEL. Gniazdo ma własną obudowę i dołączając przewód sieciowy uzyskuje się wygodny przedłużacz z układem gniazd zależnych. Triak i rezystor najlepiej przylutować bezpośrednio do . mosiężnej szyny, w miejscach jej rozcięcia. Parametry triaka KT 207/400 umożliwiają przyłączenie do gniazda TV telewizora o mocy 300 W (przeciętny telewizor pobiera moc około 170 W), obciążalność gniazda VIDEO jest mniejsza - maks. 100 W (przeciętny magnetowid pobiera moc 30 W). Triak wymaga radiatora o powierzchni ok. 5 cm2. Jeżeli moc telewizora nie przekracza 100 W, radiator jest zbędny.

W czasie prób do gniazda TV zamiast telewizora należy przyłączyć żarówkę. Prawidłowo wykonany układ działa niezawodnie. Gniazda pracują synchronicznie, bez jakiejkolwiek zwłoki czasu. Po wciśnięciu na pilocie "POWER ON" magnetowid i telewizor (z wciśniętym na stałe włącznikiem Sieciowym) włączają się natychmiast. Urządzenia są zasilane pełnym napięciem sieci, ponieważ spadek napięcia na złączach przewodzącego triaka jest pomijalnie mały.

LITERATURA

[1]    Luciński J.: Układy z tyrystorami dwukierunkowymi. WNT, W-wa 1982

[2]    Tyrystory i triaki firmy Tesla. "Re” nr 9/1988

[3]    Przełącznik telewizor-magnetowid. "Re” nr 6/1991

[4]    Wyłączanie magnetowidu i telewizora jednym pilotem. "Re” nr 6/1991    □
