Uwaga. W przypadku stwierdzenia przy rozbieraniu silnika, że również inne zespoły, np. łożysko wałkowe korbowodu lub łożysko boczne wału korbowego, są bardzo zużyte i wymagają naprawy lub wymiany, należy rozebrane zespoły złożyć prowizorycznie w całość i przekazać motocykl lub tylko silnik do właściwego zakładu naprawczego motocykla SHL.

Wymiana tarcz sprzęgła

Sprzęgło motocykla SHL ma tarcze cierne zaopatrzone we wkładki korkowe pracujące na oleju. Pomimo to, długotrwała praca silnika, a zwłaszcza nieumiejętne używanie sprzęgła powoduje

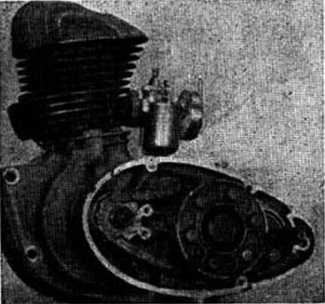

Rys.

Silnik z odjętą sprzęgła

pokrywą

stopniowe ścieranie wkładek, czego pierwszym objawem jest zmniejszenie luzu w dźwigni sprzęgła na kierownicy.

Jeżeli najdalsze wykręcenie śruby regulacyjnej nie daje pożądanego wyniku i sprzęgło ślizga się, dowodzi to, że zużycie wkładek korkowych jest tak znaczne, że należy je wymienić.

Rozebranie sprzęgła, chociaż w zasadzie proste, wymaga jednak pewnego doświadczenia monterskiego, dlatego też nie •powinnobyć podejmowane przez początkującego motocyklistę. Pierwsza czynność poprzedzająca właściwe rozebranie — to wypuszczenie oleju ze skrzynki biegów. Następnie odkręcamy przeciwnakrętki i wykręcamy śruby zaciskające na wałkach dźwignię zmiany biegów i dźwignię rozrusznika. Po wyjęciu śrub obie dźwignie dają się zwykle bez trudu zesunąć z wałków. Jeżeli jednak są zaciśnięte, to należy wsunąć ostry śrubokręt w przecięcie' dźwigni, tuż obok wałka, i lekko uderzywszy młotkiem w trzonek rozsunąć obsadę dźwigni, po czym można ją zdjąć z wałka zupełnie swobodnie.

Następną czynnością będzie odkręcenie pięciu wkrętów w lewej pokryw^:e kadłuba. Należy do tej pracy użyć śrubokręta o dużej rączce i ostrzu odpowiedniej szerokości i grubości. Śrubokręt zbyt wąski, mający ostrze wyszczerbione lub zaostrzone na wzór przecinaka, pokaleczy łby wkrętów i zniekształci ich przecięcia.

Wkręt znajdujący się na prawo od wałka rozrusznika ma na końcu, wystającym poza pokrywę, plombę zakładaną przez fabrykę. Przed wykręceniem tego wkrętu należy zdjąć plombę i wyciągnąć drucik, na którym była ona zawieszona.

64
