Imię i nazwisko:    .....i.i^bUL.

(Pismo techniczne)

Sprawdzian nr 2 - 20 punktów B

1.

2.

3.

4.

Co to jest tolerancja kształtu i czemu służy, podaj przykład oznaczenia? Co to jest nakiełek i do czego służy?

Narysuj połączenie dwóch płaskowników za pomocą śruby z łbem sześciokątnym.

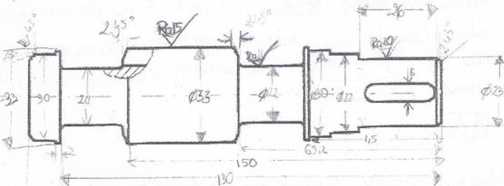

Do poniższego rysunku:

a)    Dorysuj brakujące linie; Q_x <

b)    Zwymiaruj; ^

c)    Oznacz pasowania dwóch średnic; Q A'

d)    Oznacz tolerancje kształtu/położenia wybranej powierzchni;

e)    Oznacz chropowatość trzech powierzchni; ^

-■------IW
