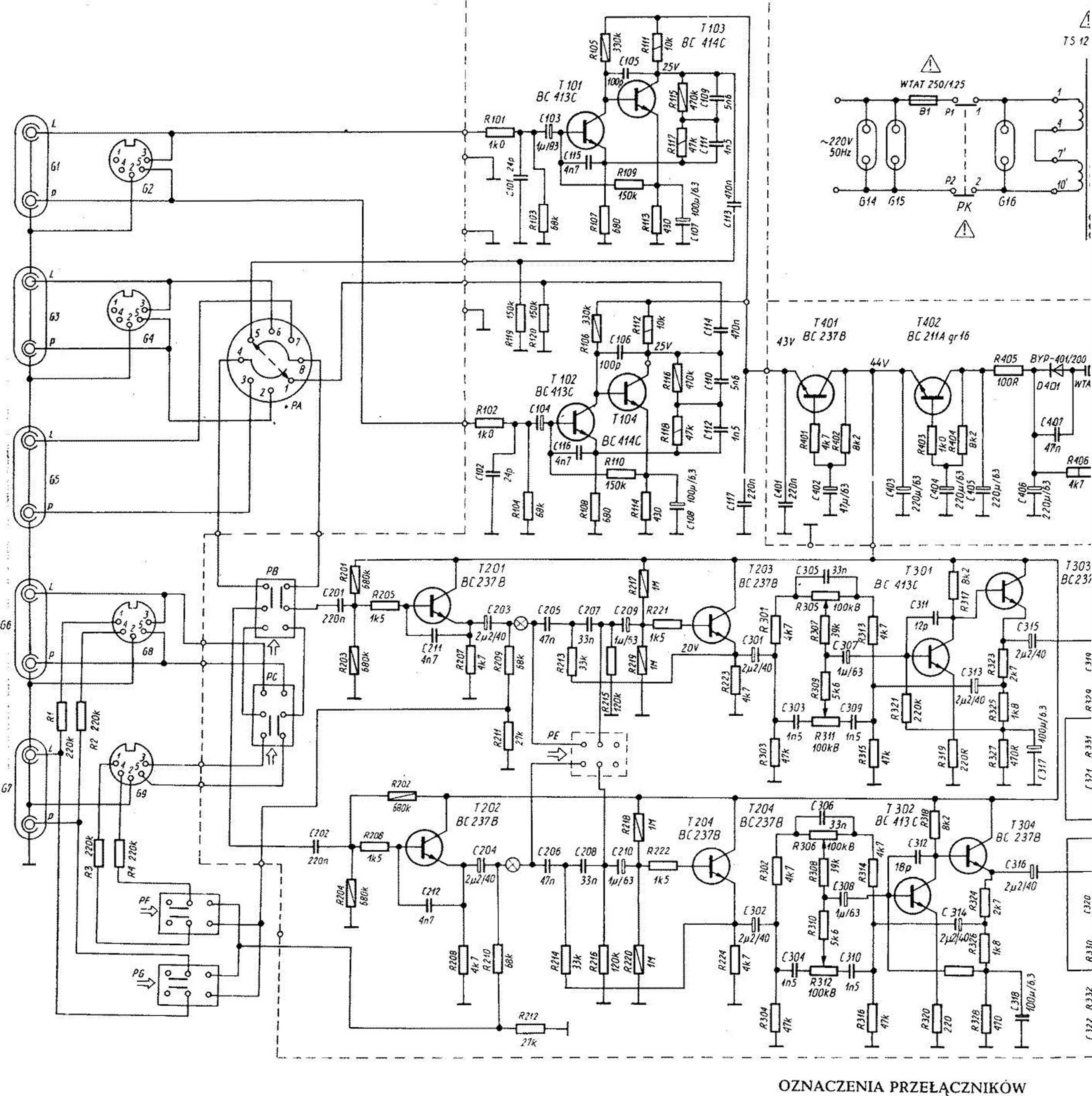

Diora WS 318, WS 418 Schemat str 1

r

n

OZNACZENIE GNIAZD    _G9

G1 — gramofon — gniazdo cinch    G10    -

G2 — gramofon — gniazdo din    Gil    ~

G3 — tuner — gniazdo cinch    G12    -

G4 — tuner — gniazdo din    G13    ~

G5 — uniwersalne — gniazdo cinch    G14    —

G6 — magnetofon 1 play — gniazdo cinch    G15 —

G7 — magnetofon 1 rec. — gniazdo cinch    G16 ~~

GB — magnetofon 1 play-rec — gniazdo din    G17 ~

magnetofon 2 play-rec — gniazdo din gniazdo głośnikowe A — kanał lewy (AL) gniazdo głośnikowe A — kanał prawy (AP) gniazdo głośnikowe B — kanał lewy (BL) gniazdo głośnikowe B — kanał prawy (BP) gniazdo sieciowe nieodłączalne gniazdo sieciowe nieodłączalne gniazdo sieciowe odłączalne gniazdo słuchawkowe (typu jack)

PA — przełącznik źródeł sterujących PB przełącznik żródła/magnetofony PC — przełącznik magnetofon 1/magnetof PD — wyłącznik filtru kontur PE — wyłącznik filtru dolnozaporowego pp — wyłącznik wyjścia do nagrywania (n PG — wyłącznik wyjścia do nagrywania (i PH — przełącznik zakresów wskaźnika PJ — przełącznik obciążeń PK ~ - wyłącznik sieciowy

wzmacniacz \
