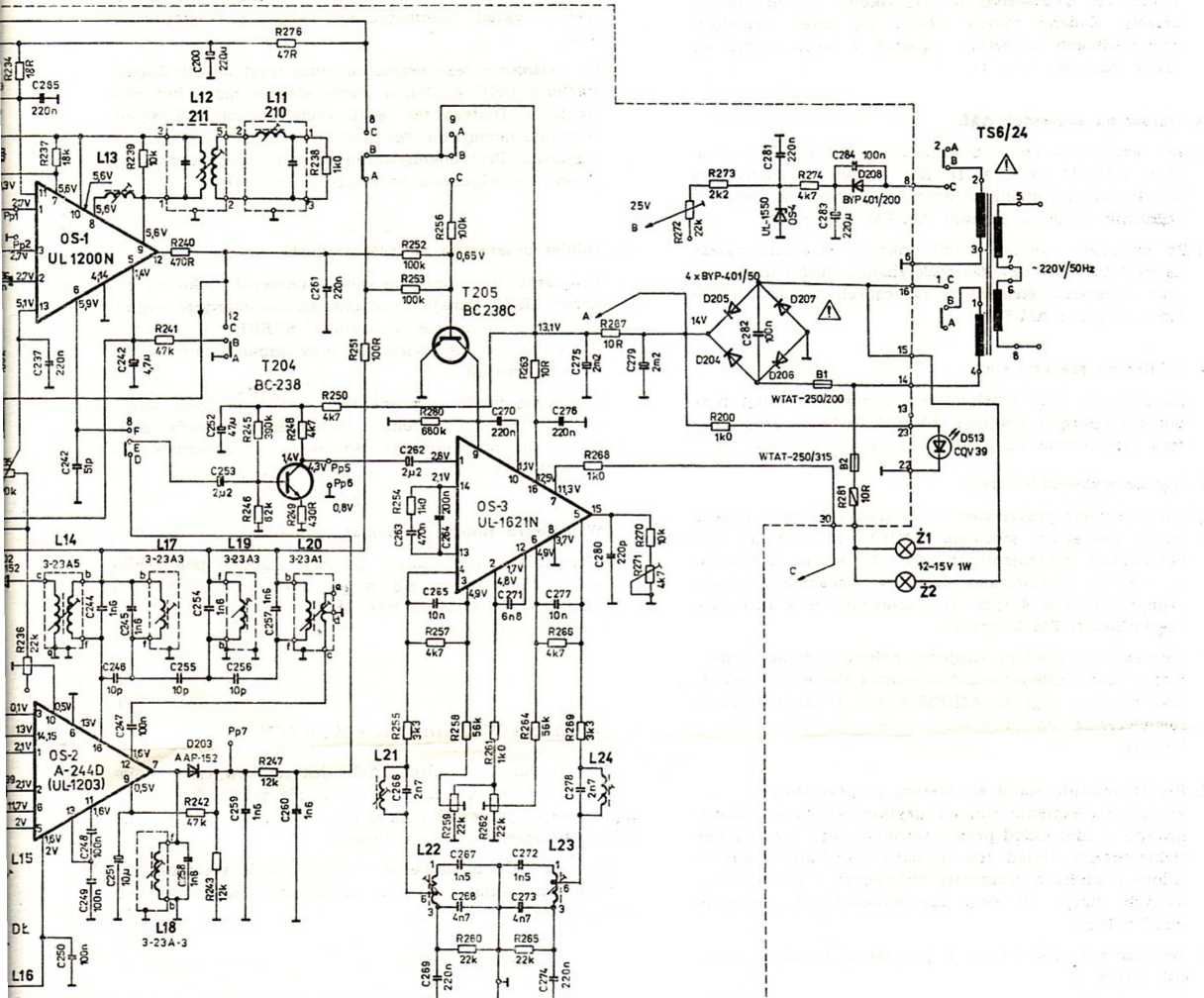

Diora AS 632, AS 633 Schemat str 2

______22J7-485J

Wyjście do wzmacniacza

CZĘSTOTLIWOŚCI POŚREDNIE FM — 10,7 MHz; AM — <65 kHz

ZAKRESY FAL

DŁUGIE 150+ 285 kHz ŚREDNIE 525+1620 kHz UKF 65,5+ 74 MHz

CZĘSTOTLIWOŚCI STROJENIA OBWODOW WEJŚCIOWYCH

DŁUGIE 160 kHz; 280 kHz ŚREDNIE 560 kHz; 1500 kHt UKF    65    MHz;    74,5    MHz

9 10	11 12	13 U	15 16	17 18	19 20	21 22	UWAGI:
:i c	H	:n:	H	:\i	:ic	:n:	1. Elemanty oznaczona A muszą być zgodna z*
o o	o o	o o	o o	o o	O O	o o	specyfikacją Instrukcji serwisowaj.
MONO STEREO	WYCISZANIE.ARCz U0		Ul	^U2	^U3	^U4	2. Wszystkie naplęcio pomierzono woitomla-rzem 20 k&/V w stosunku do masy.

J. ZMIANY ZASTRZEŻONE.

tunera stereofonicznego AS-832, AS-C33

P®fag>mm@ z Au<ffi®&PA*ph
