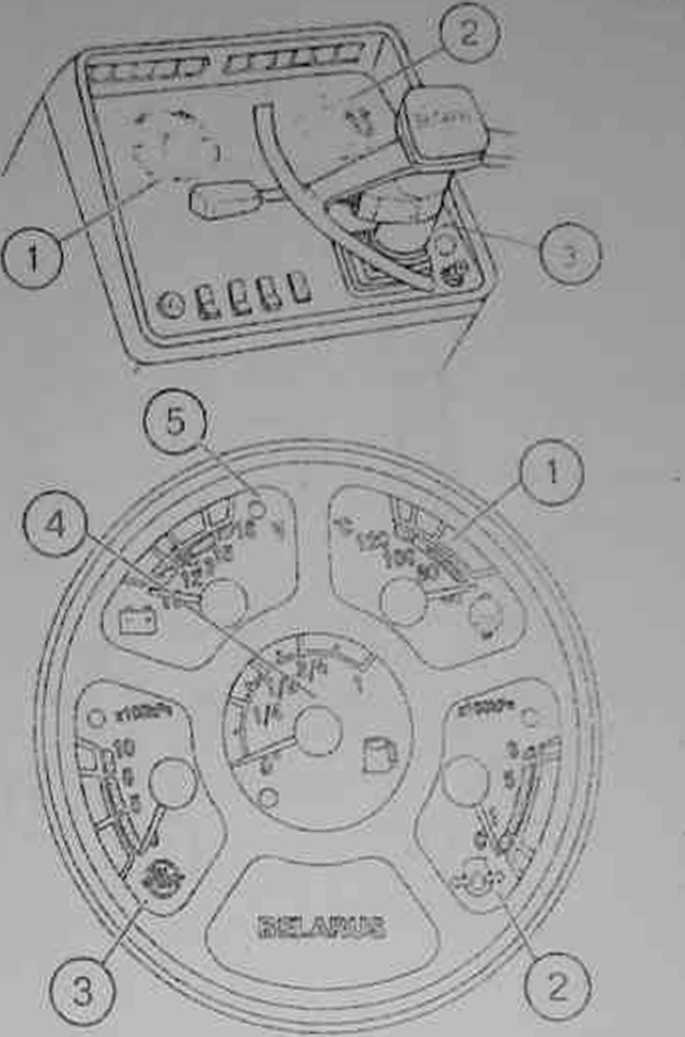

Na desce rozdzielczej może być /amon iowana kombinacja przyrządów [ |] j uk* Ii op red kość i •» mierz (:) / panelem sterowania |3)

Kombinacja przyrządów.

Wskaźnik temperatury chłodzącej cieczy dizla 111 z sygnalną żarówką awaryjnej temperatury |kolor czerwony] skala wskaźnika posiada trzycześci:

•    robocza - 80- 100”C - kolor zielony

•    nieroboeze - t0-80’C- kolor żółty, 100-120C - kolor czerwony

Wskaźnik ciśnienia oleju 12]

Sygnałowa żarówka awaryjnego spadku ciśnienia | kolor czerwony].

Skala wskaźnika posiada trzy części:

•    robocza - 100...500 kPa kolor zielony

•    nierobócza 0...100 i 500...600 kPa - kolor czerwony.

Przy rozruchu zimnego dizla możliwy jest wzrost ciśnienia do 600kPa.

Wskaźnik podawania powietrza w systemie pneumatycznym[3]

z sygnałową żarówką awaryjnego spadku ciśnienia [kolor czrwony]

Skala wskaźnika posiada trzy części:

•    robocza-500...800 kPa kolor zielony

•    nierobocza-0...50() i 800... 1000 kPa - kolor czerwony

Wskaźnik poziomu paliwa w zbiorniku[4]

(z kontrolną żarówką poziomu rezerwowego - koloru pomarańczowy).

Wskaźnik posiada części: 0-l/4-l\2-3\4-1. Nie dopuszczać do całkowi 1 go zużycia paliwa (wskaźnik przyrządu znajduje się w strefie pomarańczowego koloru).

Wskaźnik natężenia)3]

z żarówką sygnałową ładowania dodatkowego AKU (kolor czerwony) wskazuje natężenie AKU przy wyłączonym silniku, gdy klucz wyłącznika rozrusznika znajduje się w pozycji < 1 >

Przy włączonym silniku wskazuje natężenie na kontaktach alternatora.

Wartości wskazań podane w tablicy poniżej.

Zakres na skali kolor

Stan systemu zasilania

przy włączonym silniku

przy wyłączonym silniku

13,2 - 15.2 V zielony

normalny tryb ładowania

10,0 - 12.0 V czerwony

4

nie działa alternator

AKU rozładowany

12,0- 13,2 V żółty

brak ładowania AKU (niskie natężenie* łado wania)

AKL posiada normalne naładowanie

15.2- 16 V czerwony

AKU

przeładowany

AKU posiada not inalne naładowanie

żółta kreską w żółtej sl refie

AKU normalne (12,7 V) |
