Sterowanie zdalne rozdzielaczem systemu hydraulicznego (jeśli jest zainstalowane)

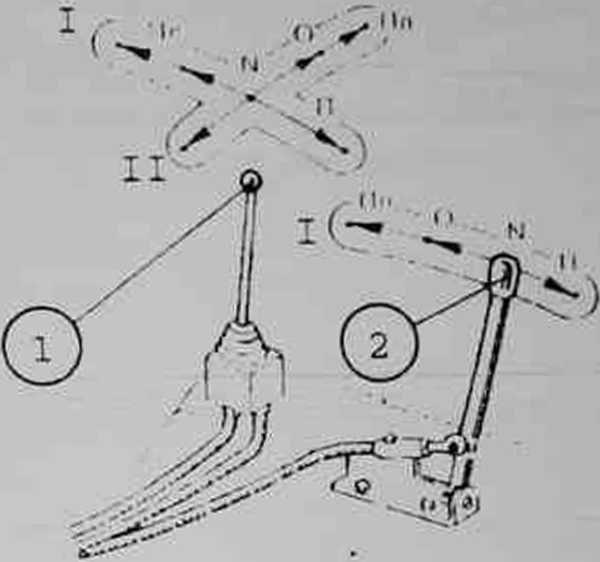

Pr/y zainstalowanym w traktorach rozdzielaczu hydraulicznym RS 213 Białoruś sterowanie zdalne suwakami rozdzielacza odbywa się poprzez manipulator (1) i dźwi gnie (2) przy pomocy lin o obustronnym działaniu. Manipulator i dźwignia znajdu jąca się na prawym pulpicie sterowniczym w kabinie traktora.

Manipulator (1) pozwala jednocześnie sterować dwoma suwakami rozdzielacza.

. Przy przesunięciu uchwytu manipulatora w kierunku wzdłużnym sterowany jest suwak zwiazanv z lewymi bocznymi wv-

4 / 4 4 4

prowadzeniami systemu hydraulicznego

• Przy przesunięciu uchwytu manipulatora w kierunku poprzecznym sterowany jest suwak związany z prawymi bocznymi

i.I 4

wyprowadzeniami i / tylnymi wyprowadzeniami (według zamówienia)

Przy zainstalowaniu jednego z suwaków w zafiksowanej pozycji (pływający^ manipulator pozwala kierować drugim suwakiem nie naruszając funkcji pierwszego.

Dźwignia (2) przesuwa się tylko w kierun ku wzdłużnym i steruje średnim suwakiem związanym / tylnymi lewymi wyprowadzę niami systemu hydraulicznego.
