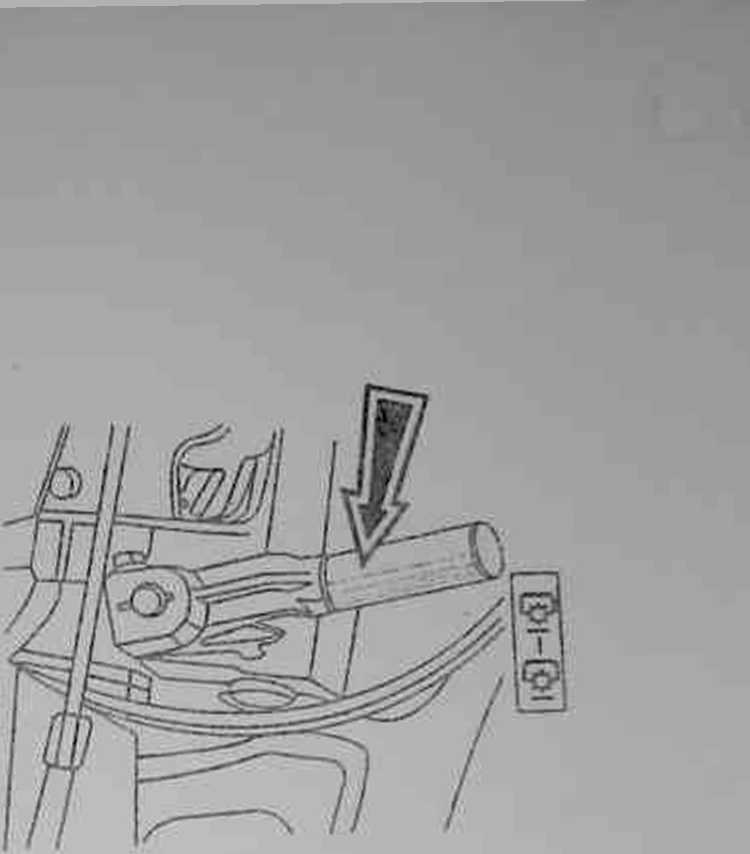

Sterowanie pompą systemu hydraulicznego

Dźwignia sterowania ma dwa położenia •

. „Pompa włączona" - górne położenie . „Pompa wyłączona" - dolne położenie

WAŻNE! Włączaj pompę tylko na mini małnych jałowych obrotach silnika Przy zimnym rozruchu silnika lub podczas obsługi technicznej wyłączaj pompę

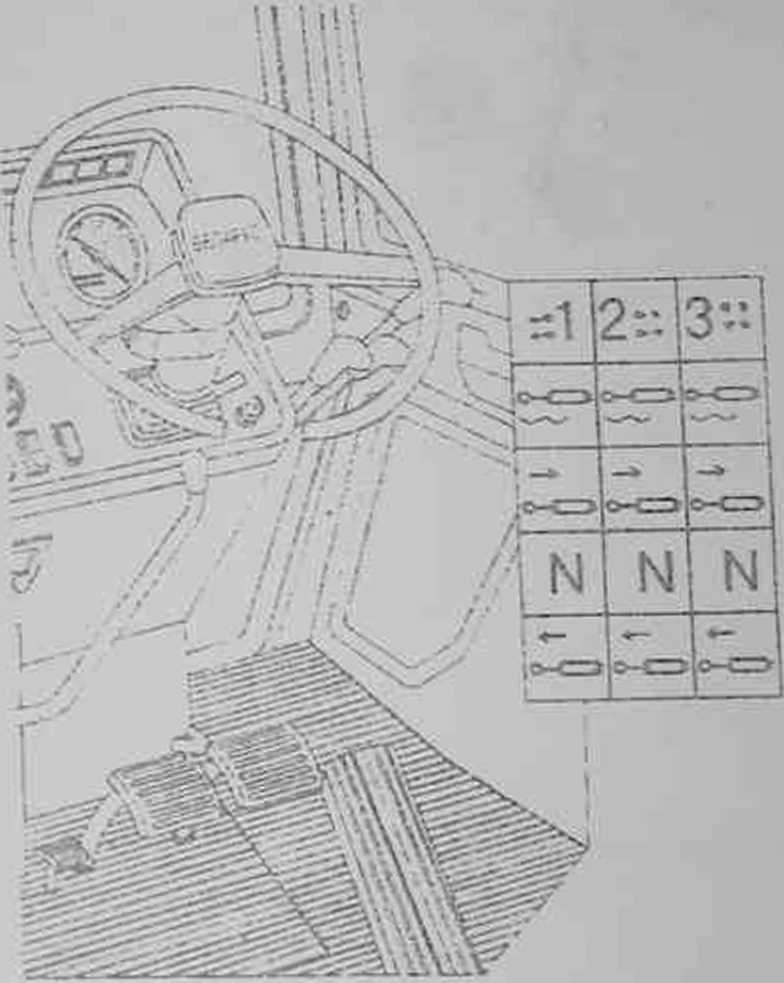

Sterowanie rozdzielaczem systemu hydraulicznego (zewnętrznymi cylindrami hydraulicznymi)

Każda z trzech dźwigni kieruje zewnętrz m mi cylindrami hydraulicznymi i ma cztery położenia:

o „Punkt zerowy" - dolne średnie położenie (zafiksowane);

•    „Podnoszenie’ - dolne niezablokowa-ne położenie . Przy poluzowaniu rączki wraca ona do „Punktu zerowego"

•    „Przymusowe opuszczanie" - górne śred

nie niezafiksowane położenie między pozycjami „ Pływająca” i „Zerowa”. Po poluzowaniu rączka automatycznie wraca do „Punktu zerowego".

•    „Pływający" - górne zafiksowane położe

nie.

UWAGA: Jeśli któraś z dźwigni roz dzielacza ustawiona jest w pozycji „Podnoszenie" lub „Opuszczanie”, praca siłowego regulatora w systemie automatycznej regulacji wzniosu i opuszczania zostaje przerwana.

HśT



40
