POKRYCIA DACHOWE


Płyty faliste włókno-cem. z kształtką


przy spadku < 10° uszczelnić sznurem


^2^ Min. spadki dachów


zakłady płyt (mm)


kalenicową i okapową 0,20 kN/m2 920

5.75

kier. krycia —


Profil 177/51

Dług. mm

2500

2000

1600

1250

Grub. 6,5 mm

Szer. mm

920

920

920

920

Masa 16-32 kg

-1000-

$


h90-ł—

szer. użyt. 910

kier. krycia - - kier. wiatrów

Profil 130/30

Dług. mm

2500

2000

1600

1250

Grub. 6,0

Szer. mm

1000

1000

1000

1000

Masa 15,8-31,5

® Płyty

faliste włókno-cementowe


> © oraz

© Przykłady


Dachy z ptyt falistych włókno-cementowych. Dla ptyt o dług. 1,6 m stosuje się rozstawy ptatwi 70-145 cm, dla płyt o dług. 2,50 m stosuje się 1,15 i 1,175 m. Zakłady 150 lub 200 mm ©i © Na dachy blaszane stosuje się blachy z cynku, miedzi, aluminium, stali ocynkowanej itp. 0 - @. Dla blach tych istnieje asortyment elementów kształtowych do wykończenia okapu, kalenicy, szczytów, obróbek kominowych itp. Wymiary handlowe blachy miedzianej -> ©. Miedź ma wysoką plastyczność i dlatego jest idealna do wyklepywania detali. Powstająca na miedzi patyna jest architektonicznie atrakcyjna. Unikać połączę-nia blachy miedzianej z aluminium, cynkiem, ocynkowaną blachą stalową (szybka korozja), a zwłaszcza ołowiem i stalą nierdzew-ną. Pokrycia z blachy nie przepuszczają pary wodnej i dlatego szczególnie nadają się na dachy nieocieplone str. 77-79.

Dla pokryć z dachówki ciężary podano bez zaprawy, lecz z łatami. Przy używaniu zaprawy zwiększyć ciężary obliczeniowe o 0,1 kN/m2.

Podane poniżej ciężary obliczeniowe pokryć dachowych (kN/m2) odnoszą się do 1 m2 połaci, bez ciężaru łat, płatwi i wiązarów.



zamocowań


©Pokrycie blachą z rąbkiem stojącym podwójnym


©Min. spadki dachu krytego blachą stalową ocynkowaną


Dachówka karpiówka ceramiczna wg DIN 456 oraz cementowa

wg DIN 1116 - krycie pojedyncze...................................................................0,60

Dachówka karpiówka - krycie podwójne.........................................................0,80

Dachówka zakładkowa dwustronna wg DIN 456 ............................................ 0,60

Dachówka z zakładkami na trzech krawędziach .............................................0,55

Dachówka cementowa z zakładkami na bokach ............................................0,55

Dachówka holenderka wg DIN 456 ................................................................. 0,50

Dachówka holenderka wg DIN 1118 ...............................................................0,50

Dachówka wielkoformatowa (ok. 10 szt./m2)...................................................0,50

Dachówka mnich i mniszka (bez zaprawy 0,70), z zaprawą ..........................0,90

Blacha aluminiowa 0,7 mm łącznie z deskowaniem .......................................0,25

Blacha miedziana 0,6 mm z podwójnym rąbkiem łącznie z deskow..............0,30

Blacha stalowa 0,63 mm z rąbkiem podwójnym stojącym, łącznie

z podkładem z papy i deskowaniem ...............................................................0,30

Łupek „niemiecki” łącznie z podkładem papy i deskowaniem

z dużych płyt (360 x 280 mm).................................................................0,50

z małych płyt (200 x 150 mm).................................................................0,45

Łupek „angielski” łącznie z deskowaniem

krycie podwójne na łatach ......................................................................0,45

krycie podwójne na papie i deskowaniu .................................................0,50

Łupek „staroniemiecki” na papie i deskowaniu ...............................................0,50

w wykonaniu podwójnym .........................................................................0,60

Panwie z blachy stalowej ocynkowanej wg DIN 59231 na łatach ..................0,15

na deskowaniu i podkładzie z papy ........................................................0,30

Blacha falista stalowa ocynkowana wg DIN 59231 ........................................ 0,25

Blacha cynkowa z listwami kryjącymi na deskowaniu ....................................0,30


I- 88--1

_    __ mocowanie „

_29. . .itr „ I_n. f\___ffw . .

i    i


7,50 -H i— 7,50 —i ł— 7,50 —i


Dług. mm

9000

7500

4000

Grub. 8,0

Szer. mm

1000

1000

1000

Masa 19kg/m


Formaty handlowe

Wstęgi

Arkusze

Długość m

30-40

2,0

Szerokość m (maks.)

0,6 (0,66)

1,0

Grubość mm

0.1-2.0

0 cg

1

cg

O

Masa wł. kg/dm3

8,93

8,93




szer. ptyt 100    -

szer. użyt. 915 —|


Wstęgi Arkusze    M .OCH

50

665

-L

U......i


1/2 fali 1 fala

1 1/2 fali

Dług. połaci okap/kalen.

Wys. profilu 18-25 mm

26-50 mm

Do 6m 6-lOm 10-15m Ponad 15 m

10°(17,4%)

13°(22,5%)

15°(25,9%)

17°(29,2%)

5°( 8.7%) 8°(13,9%) 10°(17,4%) 12°(20,8%)

8-10°

200 mm z uszczeln. styku

10-15°

150 mm bez uszczeln. styku

Ponad 15°

100 mm bez uszczeln. styku


©


Pokrycie panwiami z blachy stalowej 0,15 kN/m2

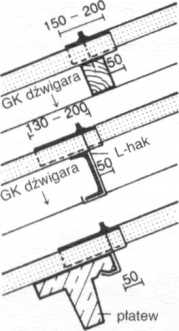

©Elementy wielkowymiarowe do dachów i ścian (Canaleta)

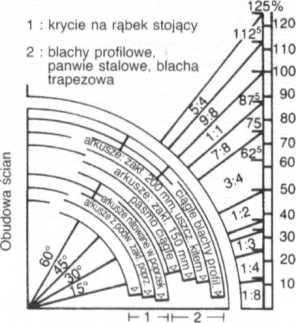

Pokrycie z blach falistych. Min. spadki dachu i zakłady


Rynny dachowe


W LJ

półkolista prostokątna

Kształty i położenia rynien


Blacha cynkowa DIN 9721 min. 0,7 mm (Zn) Haki rynnowe:    bednarka ocynk.    (St    2)

Blacha stalowa DIN 1541 ocynk. ogn. obołowiona    (St    2)

Haki rynnowe:    bednarka ocynk.    (St    2)

Blacha miedziana DIN 178/    (Cu)

Haki rynnowe: płaskowniki miedziane    (Cu)

Blacha aluminiowa DIN 1725    (Al)

Haki rynnowe:    bednarka ocynk.    (St    2)

Przykład oznaczenia: rynna wisząca półkolista 333 Zn 0,75 mm z hakami rynnowymi 333 St Zn


Forma dostawy i przykroję blachy miedzianej do krycia pasmowego i arkuszowego

Powierzchnia

odwadniana,

rynny

półkoliste

m2

Średnica

rynny

mm

Przykrój blachy na rynny

mm

Do 25

70

200

Ponad 25-40

80

200 (10 części)

Ponad 40-60

80

250 ( 8 części)

Ponad 60-90

125

285 ( 7 części)

Ponad 90-125

150

333 ( 6 części)

Ponad 125-175

180

400 ( 5 części)

Ponad 175-275

200

500 ( 4 części)

Rynny dachowe uktadać w spadku, większa szybkość przepływu zabezpiecza przed zamuleniem, zamarzaniem, korozją, na haki rynnowe stosować bednarkę ocynk. szer. 20-50 mm, grub. 4-6 mm.


Powierzchnia odwadniana, rury spust, koliste

m2

Średnica rury spust.

mm

Przykrój blachy na rury

mm

Do 20

50

167 (12 części)

Ponad 20-50

60

200 (10 części)

Ponad 50-90

70

250 ( 8 części)

Ponad 60-100

80

285 i 7 części)

Ponad 90-120

100

333 ( 6 części)

Ponad 100-180

125

400 ( 5 części)

Ponad 180-250

150

500 ( 4 części)

Ponad 250-375

175

Ponad 325-500

200

Mocowanie opaskami rurowymi w odst. 2,0 m odstęp rury spustowej od ściany min. 20 mm



12y Materiały



Wielkości rynien dachowych w zależności od odwadnianej powierzchni



Wielokści rur spustowych w zależności od odwadnianej powierzchni
