DACH PŁASKI

Pochylenie potaci dachowych

2° - 4° zwykle 3°-    4°

2,5° - 4° zwykle 3° - 4° 3°-30° zwykle 4°-10° 4°-50° zwykle 6° -12° 3° - 90° zwykle 5° - 30° 8° - 15° zwykle 10° - 12° 12° - 18° zwykle 15°

18° - 50° zwykle 22° - 45° 18° - 21° zwykle 19° - 20° 20° - 33° zwykle 22°

18° - 35° zwykle 25°

5° - 90° zwykle 30°

20° - 90° zwykle 25° - 55° 25° - 90° zwykle 30° - 50° 30° - 90° zwykle 45°

30° - 45° zwykle 33°

30° - 60° zwykle 45°

35° - 60° zwykle 45°

40° - 60° zwykle 45°

45° - 50° zwykle 45°

45° - 80° zwykle 60° - 70°

Pochylenie połaci dachowych -> str. 75

©

	Pom. mieszkalne 20°C			Hala pływalni 30°C
	wilg. wzgl. 60%			wilg. wzgl. 70%
Temperatura zewnętrzna	-12	-15	-18	-12	-15	-18
X (%)	25	23	21	15	14	13

Powyżej: Maksymalna, procentowa (x%) izolacyjność cieplna przegrody po wewnętrznej stronie paroizolacji, przy której nie wystąpi kondensacja pary wodnej w przegrodzie.

tkanina szklana perforowana (luźno położona) posmarowanie bitumem 0,3 kg/m² konstrukcja stropu Idealne wykonanie dachu ocieplonego

Masa dachu	Wymagany opór cieplny 1/A
100 kg/m^2	0,80 m^2- K/W
50 kg/m^2	1,10m^2K/W
20 kg/m^2	1,40 m^2 • K/W

(?) Izolacyjność 1/A dla dachów płaskich wg DIN 4108

Dach płaski, możliwość chodzenia Skatodrzew

Papa, posypka żwirowa Papa podwójnie

Blacha cynkowa na rąbek stojący podwójny Papa pojedynczo Płaska blacha stalowa

Dachówka zakładkowa (zakładki na 4 krawędziach) Gonty (prostopadle do okapu)

Dachówka zakładkowa zwykła Blacha falista stalowa lub cynkowa Płyty faliste włókno-cementowe Płytki płaskie włókno-cementowe Łupek podwójnie Łupek pojedynczo Dach szklany

Dachówka karpiówka w łuskę Dachówka karpiówka w koronkę Dachówka holenderka Dachówka karpiówka pojedynczo Słoma lub trzcina ©

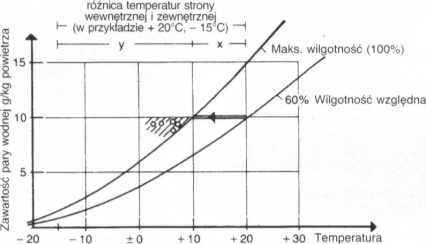

1.    Gdy wilgotne powietrze oziębi się poniżej punktu rosy, nastąpi kondensacja pary wodnej. Jeśli różnicę temperatury wewnętrznej i zewnętrznej określimy jako 100%, to różnicę między temperaturą wewnętrznego powietrza i punktem rosy można wyrazić jako procent x od tamtej różnicy temperatur -» (3).

2.    Różnica temperatur między wewnętrzną a zewnętrzną powierzchnią przegrody rozdziela się na jej warstwy materiałowe i powietrzne proporcjonalnie do ich izolacyjności cieplnej.

3.    Jeśli udział warstw położonych po wewnętrznej stronie paroizolacji w izolacyjności cieplnej całej przegrody (x + y = 100%), jest procentowo niższy od x, temperatura paroizolacji leży powyżej punktu rosy i kondensacja tam nie nastąpi.

Przykład:

Pomieszczenie mieszkalne 20°C, 60% wilgotność względna (DIN 4108) Temperatura zewnętrzna    - 15°, x = 23% (z tablicy)

Strop betonowy 20 cm, opór cieplny warstwy 1/A    = 0,095 m² KAN

Warstwa powietrza 1/a    =0,120 m² K/W

Izolacyjność cieplna warstw poniżej paroizolacji    = 0,215 m² K/W

0,215 = 23%; 100% = 0,94 m² K/W

Aby nie wystąpiła kondensacja pary na paroizolacji, obliczona minimalna izolacyjność cieplna warstwy termoizolacji nad paroizolacją powinna wynosić 0,94 - 0,215 = 0,725 m² K/W, co odpowiada np. warstwie styropianu grubości 3 cm.

5 cm żwir płukany 7-53 mm

tkanina z włókien szklanych, papa bitumiczna, papa bitumiczna 3 kg/m²

welon z wt. szklanych, nasączony bitumem 3 kg/m² Papa jutowa 500, papa bitumiczna: 1,5 kg/m² (bitum 85/25)

Warstwa wyrównawcza z papy rowkowanej przeciw pęcherzom

izolacja termiczna (20 kg/m³ i więcej)

1,5 kg/m² bitumu (82/25 na paroizolacji nasączonej bitumem 3,5 kg/m²

Dach nieocieplony -> str. 79. Dla uniknięcia kondensacji pary wodnej pokrycie dachowe powinno być wentylowane, zwłaszcza jeśli pochylenie połaci < 10%. Z reguły dlatego wykonuje się przeponę hamującą przepływ pary wg DIN 4108 T3. Dach ocieplony w wykonaniu konwencjonalnym -> ©. Wykonanie z paroizolacją. Główne warstwy od dołu: strop, paro-izolacja, ocieplenie, pokrycie, warstwa ochronna (obciążająca). Dach ocieplony odwrócony -> str. 79. Warstwy od dołu: strop, pokrycie, izolacja cieplna odpowiedniej jakości, warstwa ochronna. Dach ocieplony ze szczelnego betonu str. 79. Warstwy od dołu: ocieplenie, płyta betonowa spełniająca funkcję stropu i pokrycia. Raczej ryzykowny. Płyta żelbetowa pełna z powodu ruchów termicznych musi być oparta przesuwnie na ścianach zewnętrznych; konieczna warstwa poślizgowa -> str. 78 ©-© oraz oddzielenie ścian wewnętrznych od stropu (np. paskami styropianu). Przewidzieć w konstrukcji spadki 1,5%, lepiej 3% dla uniknięcia kałuż.

Paroizolacja najlepiej z rolowych materiałów bitumicznych z wkładką aluminiową grub. 0,2 mm, układanych na warstwie poślizgowej z papy perforowanej na podłożu zagruntowanym bitumem. Paroizolacja powinna znajdować się jak najniżej. Wyklucza to możliwość kondensacji pary wodnej w przegrodzie —> © i ©. Izolacja termiczna, najlepiej ze sztucznych tworzyw piankowych. Wymiarowanie wg tablicy ©. Układanie dwuwarstwowe z przesuniętymi stykami lub jednowarstwowe na zakładkę. Pokrycie dachu. Na warstwie wyrównującej ciśnienie pary wodnej (papa rowkowana lub rowkowanie wykonane w warstwie izolacji termicznej, przeciw powstawaniu pęcherzy) układa się 2 warstwy papy bitumicznej na osnowie z welonu z włókien szklanych, między które należy wprasować 1 warstwę papy produkowanej na osnowie z włókniny. Stosowanie jednej warstwy folii dachowej zgrzewanej na zakładach jest ryzykowne z powodu niewielkiej grubości folii (możliwe uszkodzenia mechaniczne) oraz możliwości niestarannego wykonania zgrzein.

Warstwa ochronna, najlepiej z zasypki żwirowej grubości 5 cm,

0    ziarnach 15-30 mm na powierzchni dwukrotnie posmarowanej gorącym lepikiem bitumicznym. Warstwa ochronna utrudnia powstawanie pęcherzy, zabezpiecza przed Szokiem termicznym

1    uszkodzeniami mechanicznymi. Dla tarasów i ogródów dachowych należy pod zasypkę ułożyć płyty gumowe 8 mm (produkowane ze starej, odpadowej gumy), których styki należy uszczelnić paskami papy dachowej.

Istotne rozwiązania detali

Wpusty dachowe -> str. 78 © - © zawsze ocieplone, dwupoziomowe dołączone do paroizolacji. Rura spustowa, również złączona z paroizolacją -> str. 78 ©, zapobiega szkodom kondensacyjnym. Spadki do wpustów > 3%. Odpowietrzacze dla warstwy poślizgowej w celu wyrównania ciśnienia pary wodnej nie są potrzebne. Szczelinę poślizgową konsekwentnie stosować na krawędziach dachu -> str. 78 © - ®. Powierzchnię czołową osłonić profilem aluminiowym lub betonowym -> str. 78 ©- ®. Stosowanie obróbek blacharskich cynkowych prowadzi do rozrywania pokrycia.

Połączenie dachu ze ścianą > 15 cm 78 © - 0, ponad powierzchnią dachu. Umocować je mechanicznie (klejenie jest niewystarczające - przepis DIN 18195).

Blachy trapezowe, jako ustrój nośny, odkształcając się, mogą wywołać rozrywanie pokrycia dachu. Odkształcenia te można ograniczyć przez zwiększenie sztywności przekroju (grubsze blachy) lub ułożenie na blasze lekkich płyt z wełny drzewnej 15 mm mocowanych mechanicznie do blachy. Dla zmniejszenia drgań zastosować zasypkę żwirową i pokrycia dachowe o dużej wytrzymałości na rozrywanie. Paroizolację na blachach wykonywać jedynie z materiałów rolowych zgrzewanych wzdłuż krawędzi.

77
