ZIELEŃ DACHOWA

UKŁAD WARSTW -+ Qp

Warstwa glebowa. Stosowane są lekkie kruszywa ceramiczne (gli-niec) i łupkowe zmieszane z ziemią. Dają one stabilizację strukturalną, przewietrzanie podłoża, zatrzymywanie wody, łatwość modelowania powierzchni. Zadania: magazynowanie substancji pokarmowych, korzystne pH gruntu, przewietrzanie, zatrzymywanie wody. Warstwa filtrująca. Zapobiega zamuleniu warstwy drenażowej. Warstwa drenażowa. Zapobiega pozostawaniu zbyt dużej ilości wody w glebie. Materiał: maty rzadko tkane, ciągi drenarskie z pianki, płytki z tworzywa sztucznego.

Warstwa ochronna. Zabezpiecza wykonaną w pierwszej fazie powierzchnię przed uszkodzeniami możliwymi w dalszej fazie prac. Warstwa ochronna przeciw korzeniom. Rozrastanie się korzeni może być powstrzymywane przez folię PVC lub powłokę z żywic epoksydowych.

Warstwa oddzielająca. Oddziela dach zielony od konstrukcji nośnej. Przykłady ©-©przedstawiają stosowane warianty dachów płaskich bez zieleni oraz po wykonaniu warstw dachu zielonego. Przed przystąpieniem do wykonania tych warstw trzeba się upewnić o nienagannym stanie warstw dachu. Należy zwrócić uwagę na następujące punkty: stan techniczny warstw, wytworzenie spadków, nierówności i ugięcia powierzchni, stan izolacji (pęcherze, rysy), szczeliny dylatacyjne, połączenia z przybudówkami, ścianami, ko-pułkami dachowymi, wylotami wentylacyjnymi, rurami spustowymi. Również dachy dwuspadkowe można zazielenić. Jednak zazielenienie dachu pochyłego © - © nasuwa problemy, które trzeba wziąć pod uwagę przy projektowaniu (niebezpieczeństwo osunięcia się warstw, wysychanie powierzchni nasłonecznionych).


roślinność


wars. glebowa wars. filtrująca wars. drenująca wars. ochronna

— ocieplenie wars. przeciw kórz. wars. oddzielająca izolacja

stropodach



Dach „odwrócony” z zielenią


darń rolowana

Detal okapu z zielenią


Detal okapu -» ©


©Dach „odwrócony" -> ©


©


©


roślinność r (flora skalna, trawa)


roślinność-

wars. glebowa-wars. filtrująca, wars. drenująca-


TTłwii


tłuczeń i z ziem.

— wars. przeciw kórz. _

=jl. wars. oddzielająca JF

I    izolacja _1

_ stropodach _


©Zazielenienie dachu istniejącego (jeśli możliwe statycznie i konstrukcyjnie)


płyty na podłożu piask. włóknina

elementy drenowe folia ochr. przed kórz.


(^4) Zakończenie dachu zielonego przy ścianie z pasem żwirowym


Zazielenienie istniejącego dachu minimalnym naktadem

okrąglaki poziomo tkanina poliestrowa powlekana PCW

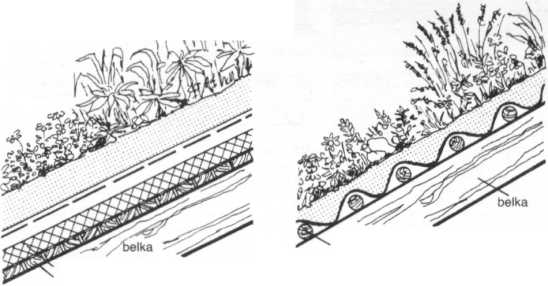

uO) Zazielenienie dachu stromego

dodat. ociepl, odeskowanie

(9) Zazielenienie dachu pochytego


Przejście z nawierzchni dla pojazdów do dachu zielonego


na pods. piask.


®Dach zielony w styku z chodnikiem dla pieszych


82
