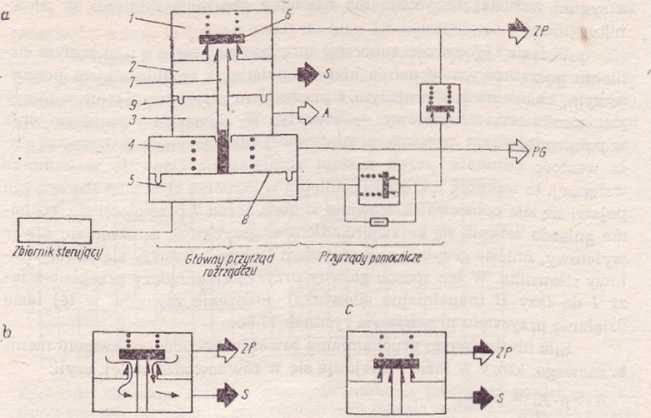

Rys. 11.9. Schemat struktury przyrządowej rozdzielacza powietrza s — polołenle w fazie I (gotowości robocze]), b — zawory wlotowy 1 wylotowy w fazie Ił (napełniania siłownika), c — zawory wlotowy 1 wylotowy w fazie lla

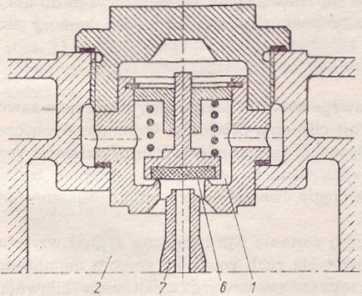

Rys. 11.10

Szczegół teleskopowego usytuowania gniazd zaworów wlotowego i wylotowego (oznaczenia Jak na rys. 11.9)

Działanie głównego przyrządu rozrządczego (rys. 10.9) jest podporządkowane zmianom ciśnienia sprężonego powietrza w komorze wstępnej 4 połączonej z przewodem głównym. Sygnałem wejściowym jest zmiana ciśnienia w komorze wstępnej. Sygnał w postaci obniżającego się ciśnienia wyraża nakaz podwyższenia ciśnienia w komorze roboczej siłownika.
