10865 Wagony kolejowe i hamulce (143)

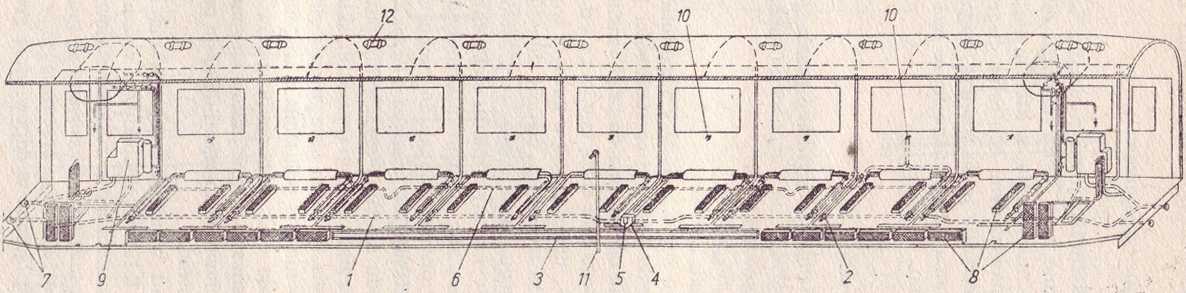

Rys. 8.17. Schemat ogrzewania parowego
l — główny przewód parowy; 2 — grzejnik parowy przedziałowy, 3 — przewód parowy korytarzowy, 4 — odwadniacz, 5 — rozdzielacz pary, 6 r- przewód rozprowadzający, 7 — sprzęgi ogrzewcze, 8 — grzejniki elektryczne, 9 — grzejnik przedsionka WC, 10 — regulator ręczny ogrzewania, u — ręczne załączenie ogrzewania, 12 — wywietrznik
