Wagony kolejowe i hamulce (20)

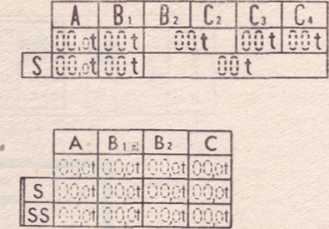

Rys. 1.15. Oznaczenia granicy obciążenia wagonu

ćiNCF r $ D8 DR	0
100 km/h	O O

—    cechy konstrukcyjne wagonu — długość ze zderzakami, rozstaw osi.

rodzaj hamulca, wartość ciężaru hamującego, możliwość przechodzenia przez górki rozrządowe i inne;

—    informacje o utrzymaniu wagonu — stację macierzystą, datę rewizji

lub naprawy wagonu itp.;

—    inne informacje i ostrzeżenia, np instrukcje obsługi, znaki ostrzegaw

cze przed porażeniem prądem elektrycznym.

Przepisy decydujące o dopuszczeniu wagonu do*ruchu międzynarodowego podają wykaz oznaczeń, które muszą być na wagonie, aby mógł być przyjęty przez inną kolej na punkcie granicznym.

Wykaz znaków i napisów umieszczanych na wagonach PKP podano w tablicy 1.1 oraz na rysunkach 1.15 do 1.20. Przykładowe rozmieszczenie oznaczeń na wagonie towarowym przedstawia rysunek 1.14.

Części wystające lub ruchome wagonu (wzajemnie się przemieszczające) muszą być pomalowane w ukośne pasy żółto-czarne.

Rys. 1.16

Oznaczenie hamulca i ciężaru hamującego

21
