A UWAGA!

Zapoznać się i stosować zasady bezpiec-zeństwa obowiązujące podczas eksploatacji dodatkowego układu ogrzewania => strona 160,


m|>( f.iiiti.t, / jaką dodatkowy układ ogrzc-\.iiii.i nagi/ewa wnęti/e samochodu, w ,:i« imsi i <ni temperatury na zewnątrz może ■ m mero wyżs/a, jeżeli pr/ed włączeniem do-• i.iiknurgo układu ogrzewania, pokrętło tempe-i.itiin było ustawione na wyższym zakresie.

w . alezności od typu silnika, w samochodzie z dodatków vm układem ogrzew ania, w bagażniku może hyc zamontowany drugi akumulator samochodowy, który zasila elektrycznie dodatkowy układ ogrzewania.

Wyłqcranie dodatkowego układu ogrzewania

i'u upływie nastawionego w menu Stancłheizung i h, i . ewame postojowe) w zestawie wskaźników i z.isu bieżącego-, dodatkowy układ ogrzewania zostaje automatycznie wyłączony =? strona 158.

Dla wszesniejszego wyłączenia dodatkowego układu ogrzewania, należy nacisnąć albo przycisk natychmiastowego grzania® (lampka kon-tnrlna w przycisku zgaśnie), albo przycisk [pff] w pilocie zdalnego sterowania => strona 157.

I\i wyłączeniu, dodatkowy układ ogrzewania pracuje nadal przez krótki czas, aby wypalić pozostałość paliwa w układzie i aby wyprowadzić spaliny na zewnątrz.

Kiedy nie można włqczyć dodatkowego układu ogrzewania?

• Dodatkowy układ ogrzewania zasilany jest paliwem ze zbiornika w samochodzie. Kiedy ilosi paliwu w zbiorniku obniży się do poziomu rezerwy, dodatkowy układ ogrzewania automatycznie wyłączy się albo nie pozwoli się włączyć.

\a wyświetlaczu zestawu przyrządów pojaw ia

się komunikat' m' -muiący kierowcę lub wzywający do wy! ia niezbędnych czynności.

• Dodatkowy'uk i zewania wymaga tak dużego natężenia i jak światła mijania. Kiedy poziom nał.i    nia akumulatora

samochodowego. 1 o obniży się, dodatkowy układ ogrzewania a    natycznłe wyłączy się,

albo nie można g< . vć, w celu zabezpieczenia przed problt    i / uruchomieniem sil

nika. Na wyświetla< -. zestawu przyrządów pojawia się komunik.    ltormujący kierowcę lub

wzywający do wyko    i niezbędnych czyn

ności. W ten sposói cjący prąd ładowania akumulatora może j -u nie wzrosnąć, zwłaszcza w chłodnym ok konieczny jest w tym celu czas jazdy san du odpowiadający poprzedniemu czasowi , cy dodatkowego układu ogrzewania.

• Uaktywnienie za re dotyczy tylko procesu grzania. Czas załączania należy uaktywniać przed każdym uruchomieniem ponownie.

Informacja

Po uaktywnieniu „czasu załączania", w przycisku natychmiastowego grzania® po wyłączeniu zapłonu, na około dziesięć sekund zapala się lampka kontrolna. 4





ULłnsł irlimat...--"



Pilot zdalnego stc wania

Dodatkowy układ o; tuania można włączać lub wyłączać pilotem zdalnego sterowania.

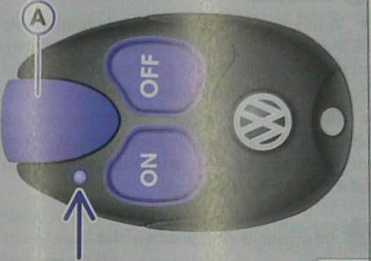

Rys. 128 Pilot zdalnego ster nia dodatkowego układu ogrzewania


S1J-023A

Wskazanie

Znaczenie

Miga szybko przez dwie sekundy na zielono

Dodatkowy układ ogrzewania jest zablokowany, np. z powodu opróżnienia zbiornika paliwa, zbyt niskiego napięcia akumulatora, albo niesprawności dodat- | 1 kowego ogrzewania. 1

Miga przez dwie sekundy na czerwono

Sygnał wyłączania nie | został odebrany.11

Pali się przez dwie sekundy na pomarańczowo. potem na zielono lub czerwono

j

Bateria jest słaba, jednak odebrano sygnał włączający lub wyłączający.

Pali się przez dwie sekundy na pomarańczowo. potem miga na zielono lub czerwono

| Bateria jest słaba, nie odebrano sygnału włączającego lub wyłączającego.

Miga przez pięć sekund na pomarańczowo

Bateria jest zużyta, nie odebrano sygnału włączającego lub wyłączającego


(ON) Włącza dodatkowy układ ogrzewania => rys. 128.

(pff) Wyłącza dodatkowy układ ogrzewania.

Lampka kontrolna w pilocie zdalnego sterowania

Lampka kontrolna w pilocie zdalnego sterowania rys. 128 (strzałka) pokazuje po wciśnięciu przycisku, czy z dodatkowego układu ogrzewania odebrany został sygnał radiowy lub czy bateria pilota zdalnego sterowania nie jest słaba.

Wskazanie

Znaczenie

Świeci się na zielono przez dwie sekundy

Dodatkowe ogrzewanie zostało włączone przyciskiem (ON).

Świeci się nu czerwono przez dwie sekundy

Dodatkowe ogrzewanie zostało wyłączone przyciskiem (OFF).

Miga powoli przez dw ie sekundy na zielono

Sygnał włączania nie został odebrany.*'

1 W granicznej strefie zasięgu, pilot zdalnego sterowania może me odbierać sygnału potwierdzenia wysyłanego przez odbiornik w samochodzie. Pilot wskazuje wtedy komunikat błędu. mimo. ze nastąpiło włączenie lub wyłączenie dodatkowego układu ogrzewania Należy przybliżyć się do samochodu i ponownie nacisnąć odpowiedni przycisk w pilocie zdalnego sterowania.

Wymiona baterii

jeżeli lampka kontrolna baterii w pilocie zdalnego sterowania strona 157. rys. 128 (strzałka) nie zaświeci się po naciśnięciu przycisku, należy wkrótce wymienić baterię w pilocie.

Bateria znajduje się w ty lnej części pilota zdalnego sterowania, pod pokrywą. Płaskim, tępym przedmiotem (np. monetą.) obrócić szczelinę w lewo. aby otworzy ć pokrywę. Podczas wymiany baterii zwrocie uwagę na prawidłowe ustawi- ►
