Laboratorium materiałoznawstwa5

150

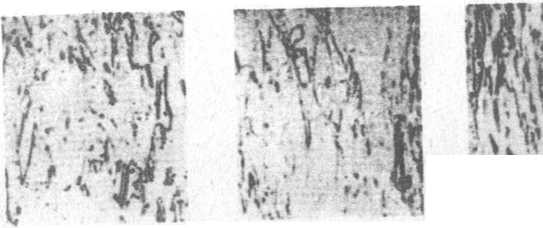

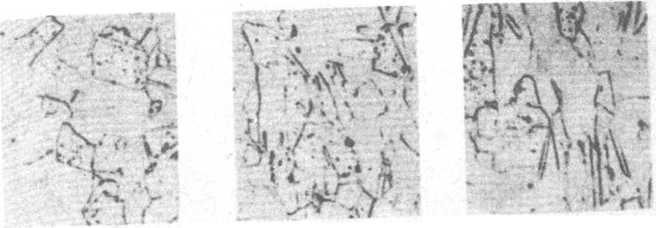

z innych ziarn mniej korzystnie usytuowanych względem siły działającej (rys. 5.17). Przy dalszym wzroście siły działającej biorą udział w odkształcaniu jeszcze inne płaszczyzny poślizgowe - ziarna ulegają zniekształceniu w dużym stopniu (rys. 5.17), aż wreszcie po przekroczeniu pewnej wartości siły działająoej nastąpi zerwanie płytki.

Oprócz zaohodzących poślizgów w czasie odkształcania płytki będą tworzyły się również bliźniaki, o ile naturalnie metal lub stop mogą je tworzyć.

5.2.2. Zmiany własności zachodzące przy odkształcaniu na zimno

Wraz z następującym odkształceniem plastycznym rosną w materiale naprężenia wewnętrzne. Następuje umocnienie materiału, które uzewnętrznia się przez:

1) wzrost twardości (HB),

2) wzrost wytrzymałości na rozciąganie (Hm),

3) wzrost granicy plastyczności (Re),

4) spadek wydłużenia (A$),

5) spadek przewężenia (Z$),

6) spadek udarności (U),

7) spadek przewodności elektrycznej,

8) spadek siły elektromotorycznej,

9) spadek odporności na korozję,

10) nieznaczny spadek ciężaru właściwego (rys. 5«18, 5.19).

Ponadto po zgniocie na zimno powstaje tekstura, która charakteryzuje się jednokierunkowym ułożeniem ziarn w metalu. Materiał z teksturą ma różne wartości pewnych własności w różnyoh kierunkach, czyli jest anizotropowy.
