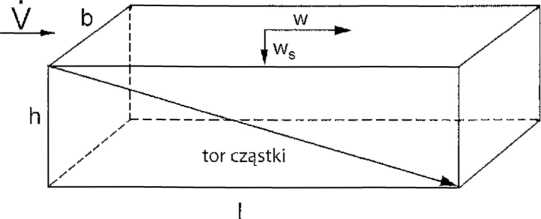

Rys. 21: Szkic osadnika prostokątnego o przepływie podłużnym (V: natężenie przepływu w m3/h; w: prędkość przepływu poziomego w m/h; wc prędkość sedymentacji w m/h; l, h, b: długość, wysokość, szerokość w m)
Czas przebywania U wody w osadniku musi być przynajmniej taki, żeby cząstki o prędkości sedymentacji ws mogły w nim przebyć drogę h. Z tego wynika, że:
(16)
h _ I _ l-b-h ws w V
Ws
V _ V I- b A
(17)
Schematycznie rzeczywistą sedymentację cząstek przedstawiono na rysunku 22.

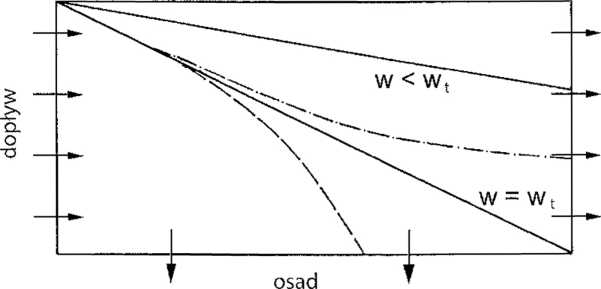

Rys. 22: Przekrój pionowy osadnika o przepływie poziomym
Przeciągnięta linia (przy w ~ ws) ukazuje drogę cząstki w osadniku prostokątnym o przepływie poziomym w warunkach wyidealizowanych. W rzeczywistości mogą jednak oprócz efektów opisanych w rozdziale 3.2 wystąpić inne, wpływające na przebieg sedymentacji zawieszonych substancji. Zależą one od lokalizacji i kształtu osadnika. Tak więc np. nigdy nie występuje założony w powyższych obliczeniach przepływ tłokowy. Nie uwzględniono również zmian profilu przepływu wskutek konwekcji a także niekorzystnych efektów ze strony urządzeń zgarniających szlam.
3.3.2. Warianty techniczne instalacji sedymentacyjnych
Przeważająca liczba urządzeń do sedymentacji w zakładach wodociągowych służy do rozdzielania wytworzonych wcześniej kłaczków, podczas gdy instalacje bez kłaczkowania wykorzystuje się do podczyszczania wód rzecznych o podwyższonej zawartości mętów?, np. przed urządzeniami do infiltracji wzbogacającej wody gruntowe. W przypadku ostatnim, dość często stosuje się prostsze układy jak przegrody wstępne lub dawniejsze osadniki infiltracyjne, mogące równocześnie służyć jako rezerwuary wody surowej i zbiorniki ziemne z usypanym obwałowaniem oraz szczelnym dnem. Budowle do sedymentacji wstępnej stawia się przede wszystkim, gdy zawartość mętów w wodzie surowej w czasie intensywnych opadów przekracza nawet 1 g/1, a podłączone instalacje do koagulacji z separacją bywają przeciążone lub gdy sterowanie koagulacją w przypadku pojawienia się szczytowych zmętnień jest utrudnione. Sedymentacja wstępna przeważnie stosowana jest w krajach zwrotnikowych i podzwrotnikowych, w których podczas ulewnych deszczów woda rzeczna może przenosić ogromne ilości ciał stałych, nawet powyżej 50 g s.m./l, a wartości zmętnienia w ciągu godzin z kilku FNU mogą zwiększyć się powyżej 1000.
Tabela 6: Warianty instalacji do sedymentacji
Formy konstrukcyjne |
• osadniki prostokątne, długość > szerokości • osadniki radialne • osadniki, wieloboczne (zróżnicowana technika odszlamiania) |
Rodzaj przepływu |
• poziomy (w radialnych: od wewnątrz na zewnątrz lub na odwrót) • pionowy (diagonalny, wstępujący lub zstępujący) |
Elementy wbudowane |
• bez takich elementów • płyty równoległe • moduły rurowe • płyty ze wstęgą falistą • układy ze zgarniakami osadów |
Kryteria projektowania |
• obciążenie powierzchni, Q/A (m/h) • głębokość osadnika • ukształtowanie wlotu i wylotu do kontrolowania przepływu |
