Polaczenia Spawane Temat

Polaczenia Spawane Temat



Wymagania dodatkowe:

krawędzie otworów 55H7 i 60H9 załamać 1x45°, pozostałe krawędzie zewnętrzne załamać 2x45° lub zaokrąglić promieniem R2,

-    dopuszczalny błąd współosiowęści otworów /$ 60H9 - 50^,

-    błąd prostopadłości powierzchni czołowych pierścienia /5 80/*5 60H7 względem otworu ć 60H7 oraz t> 70/jó 55^7 względem otworu / 55H7 nie może przekraczać 100 fim,

“ dopuszczalny błąd prostopadłości wspólnej osi otworów 6 60H9 wzglę^ dem osi otv?oru / 55K7 wynosi 100 ^om.

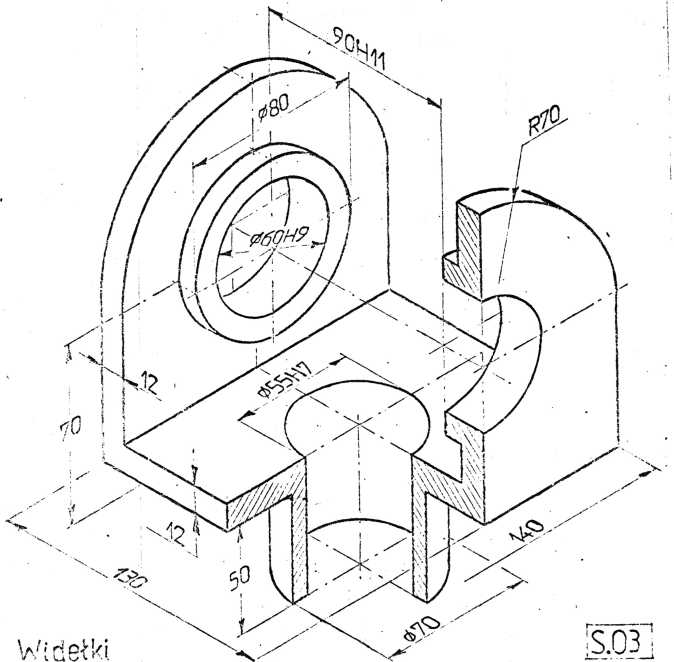

Widełki są częścią podzespołu łącznika przegubowego manipulatora przemysłowego.

Otwory 6 60K9 służą do mocowania główki łącznika nrzy pomocy sworz-nia. Widełki osadzone są obrotowo na sworzniu stałym, który wchodzi w otwór    55H7.    “
