Polaczenia Spawane Temat

Wymagania dodatkowe:

-    krawędzie otworu /5 J0H7 od strony zewnętrznej oraz krawędzie nakła dek □ 60 załamać na wymiar 1,5x45°, pozostałe ostre krawędzie stę*

-    niewspółosiowość otworów /ó J0H7 nie może przekraczać wartości 20 p

-    błąd prostopadłości wspólnej osi otworów ff> 30H7 względem powierzcl bocznych kanałka ustalającego nie powinien być większy niż 160 ^in,

-    dopuszczalny błąd równoległości wspólnej osi otworów *5 30H7 względ powierzchni podstawy - 160 /im.

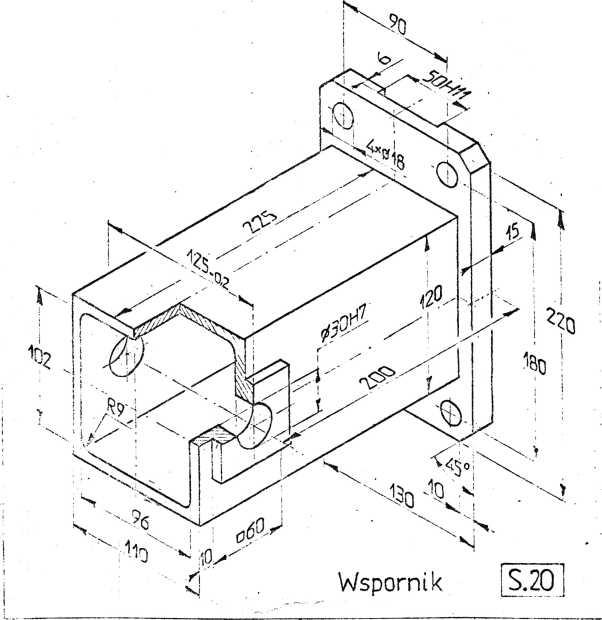

Wspornik służy do zawieszenia i zapewnienia poziomego położenia beli poprzecznej mechanizmu podającego manipulatora przemysłowego,

VI otwory 30H7 montowana jest oś na końcu której osadzone są obrotc koła łańcuchowe. ICanałek 50H11x6 w podstawie pozwala na właściwe ust lenie położenia wspornika, a cztery otwory *5 18 służą do jego przymc cowania w korpusie manipulatora śrubami Ml6.
