wymagania dodatkowe:

-    krawędzie otworu głównego /$ 45K7/ załamać 1,5x45°, pozostałe

ostro .krawędzie stępić,

-    dopuszczalny błąd walcowości otworu $ 45H7 - 8 pmf

-r nierównoleęłość. osi otworu *5 45H7 względem dolnej płaszczyzny podstawy nie może przekraczać wartości 100 pn.

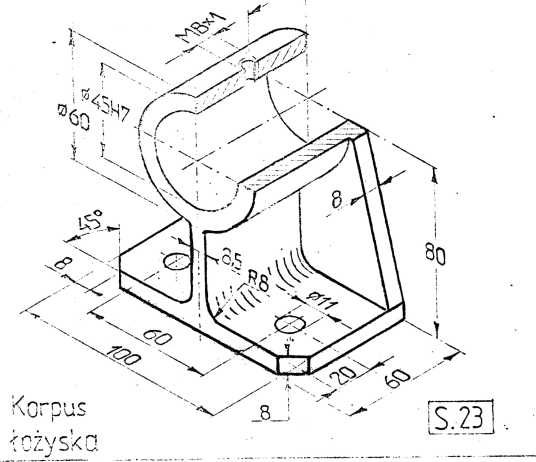

Korpus służy do ułożyskowania czopa końcowego wału napędowego*

Otwór M8x1 przeznaczony jest do umieszczenia srnarówniczki kulkowej

doprowadzającej smar do łożyska#

mocowania korpusu do rany nośnej dokonuje się przy pomocy śrub M10

przechodzących przez otwory $11#
