Radiodbiornik ROKSANA R `1

3. NAPĘD WSKAZÓWKI SKALI

3.1. Przygotować linkę radioskalową wg szkicu 3A szkic „3 A^tł

A

330

3    C

30

5 <0

—    węzły A, B, C zabezpieczyć emalią nitro lub lakierem,

—    ~20 odcinek umożliwiający chwyt linki podczas zakładania na korpus napędu.

3.2. — Kondensatory ustawić w pozycji otwartej (kręcąc w prawo do końcowego położenia)

—    węzeł „A” wcisnąć w szczelinę na kółku 1 od strony kondensatora (wewnętrznej)

—    nawinąć niepełną pętlę jałową

—    przeprowadzić linkę przez rolki 2 i 3 (szkic 3B) utrzymując sprężynę naprężacza w pozycji ściśniętej

—    nawinąć na kółku kondensatora FM „4” półtora pętli w prawo + niepełną pętlę jałową tak, aby węzeł „B” był w środku szczeliny na kółku

—    wcisnąć węzeł „B” w szczelinę, nawinąć niepełną pętlę w prawo

—    na kółku kondensatora AM „1” nawinąć trzy pełne pętle + doprowadzenie do szczeliny zewnętrznej, gdzie wcisnąć węzeł „C”

—    odciąć odcinek „~20” (wg szkicu 3A)

—    sprawdzić odpowiednie naprężenie sprężyny naprężacza.

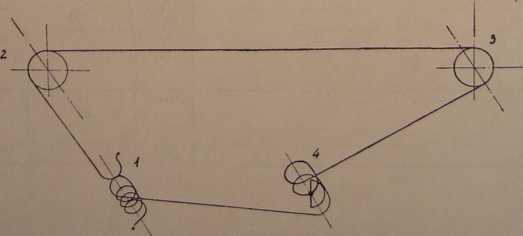

szkic _M3 B“
