WSK m06 Z Schemat instalacji elektrycznej motocykla

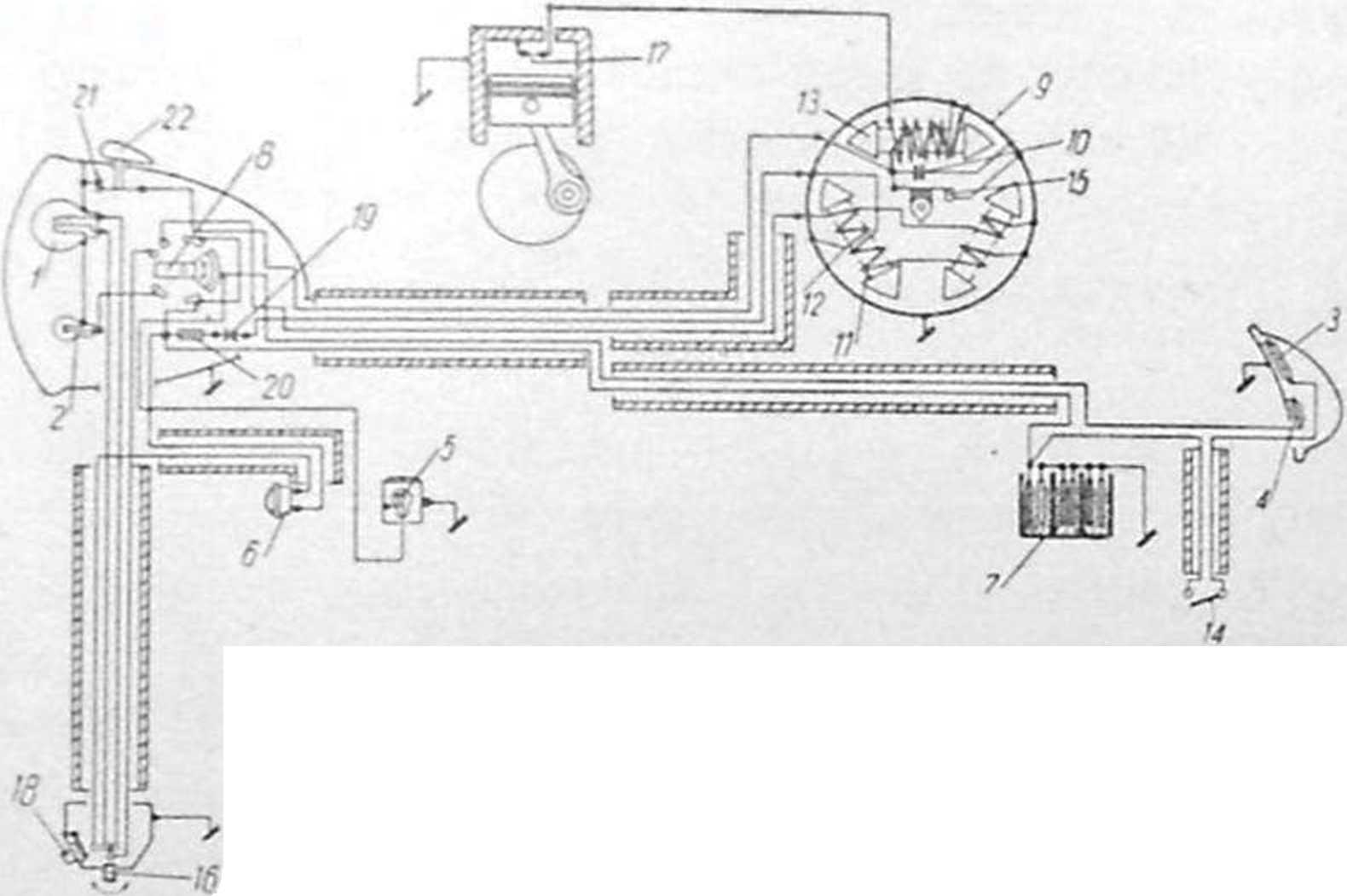

Rys. 20. Schemat instalacji elektrycznej

motocykla WSK M06-Z

1 — żarówka świateł szosowych lampy przedniej 2 _ żarówka światła miejskiego lampy przedniej 3 — żarówka światła ..stop lamp} lvlnej, 4 ’ — żarówka oświetlająca tablice rejestracyjną lampy tylnej. 5 — żarówka oświetlająca szybkościomierz. 6 — sygnał dźwiękowy 7 — bateria akumulatorów. S — przełącznik główny świateł. _} iskrownik-prądnica 10 — kondensator. 11 — uzwojenie lado-waTiia akumulntora lS - uzwojenie światła szosowego. 13 - cewka zapłonowa.    14 - włącznik automatyczny świathi ^top .    > _

przerywacz iskrownika. 16 - przełącznik    19 - pro-

świeca zapłonowa. is — przycią sygnału /-    ^ j, ' _zwardowy

stownik selenowy. 20 - bezpiecznik 21 -

instalacji zapłonowej silnika. 22 — klucz>k siaoj*
