g)    ustawić chwytacz tak, aby powierzchnia, do której przykręcony był segment łączący znalazła się w dolnym położeniu,

h)    wysunąć wałek z trzymakiem kosza,

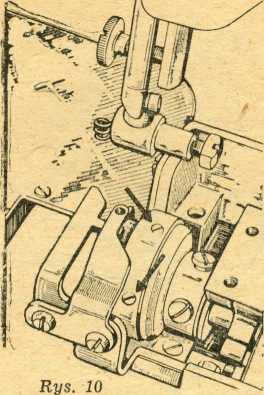

i)    ustawić kosz w położeniu umożliwiającym jego wyjęcie z gniazda korpusu chwytacza (rys. lla), następnie kosz wyjąć,

j)    oczyścić kosz i gniazdo korpusu chwytacza.

Po oczyszczeniu do łożyska chwytacza doprowadza się kroplę oleju. Składanie mechanizmu chwytacza przeprowadza się, wykonując czynności demontażu w kolejności odwrotnej.

5. Jak w czasie użytkowania maszyny unikać wciągania nici w prowadnice mechanizmu chwytacza

Przy niewłaściwej obsłudze maszyny można łatwo spowodować wciągnięcie nici w prowadnice mechanizmu chwytacza. Wówczas może nastąpić nawet unieruchomienie (zablokowanie) maszyny, wymagające demontażu mechanizmu chwytacza.

Dla uniknięcia tego należy przestrzegać następujących zaleceń:

a)    przy rozpoczynaniu szycia obie nici tworzące ścieg, ułożone pod stopką, powinny być przytrzymywane aż do wykonania kilku pierwszych ściegów w zszywanej warstwie materiałów,

b)    kołem napędowym trzeba obracać jedynie w kierunku do szyjącego, nigdy przeciwnie,

c)    kołem napędowym wolno obracać jedynie wtedy, gdy warstwa zszywanych materiałów włożona Jest już pod stopkę; po każdorazowym zakończeniu szycia należy pod opuszczoną stopkę podłożyć kawałek materiału,

d)    przy każdym rozpoczynaniu i po zakończeniu szycia (gdy zszywana warstwa materiału ma być wysunięta spod stopki) oraz przy wyjmowaniu lub zakładaniu bębenka — przyciągacz nici powinien zajmować najwyższe położenie,

e)    zakładanie i zdejmowanie paska napędowego powinno się odbywać tylko po uprzednim wy-sprzęgnięciu koła napędowego.
