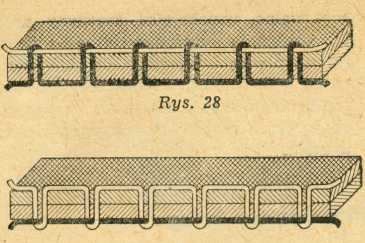

Rys. 29

zszywanej warstwy, wówczas naprężenia obu nici są za małe i należy je odpowiednio zwiększyć. Zbyt silne naprężenia obu nici tworzących ścieg nie są wskazane, gdyż mogą spowodować rwanie nici.

15. Regulacja naprężenia nici górnej

Naprężenie nici górnej jest regulowane dociskiem talerzyków naprężacza nici. Regulacja powinna się odbywać tylko przy opuszczonej stopce. Docisk talerzyków, pomiędzy którymi przechodzi nić, reguluje się przez pokręcenie nakrętki naprężacza K (rys. 18).

W celu zwiększenia naprężenia nici górnej, trzeba nakrętkę pokręcić w prawo (kierunek +), a celem zmniejszenia naprężenia — w lewo (kierunek —).

Dla orientowania się w regulacji naprężenia nici służą oznaczenia numerowe, znajdujące się na nakrętce naprężacza.

16. Regulacja naprężenia nici bębenka

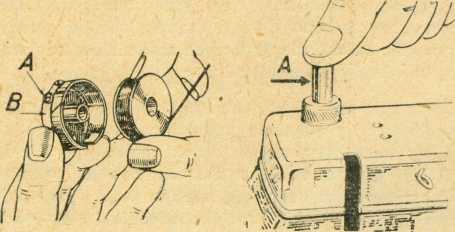

W celu wyregulowania naprężenia nici bębenka, należy go wraz z nawiniętą szpuleczką zdjąć z trzpienia chwytacza i po wyjęciu szpuleczki, za pomocą małego wkrętaka, pokręcić wkręt A (rys. 30) przytrzymujący sprężynkę B, spod której wyprowadzona jest nić.

Aby zwiększyć naprężenie nici, wkręt A należy dokręcić; natomiast odkręcenie wkręta A powoduje

Rys. 30

Rys. 31


35
