480


A F N W

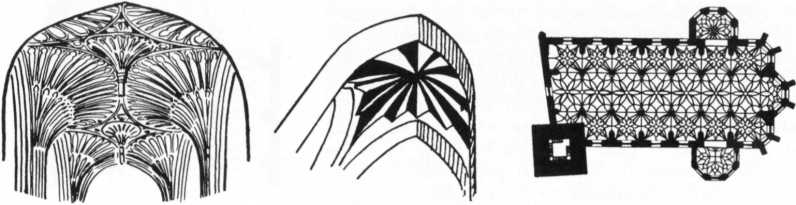

il. 6 - sklepienie kryształowe

il. 7 - sklepienie o żebrach krzywolinijnych

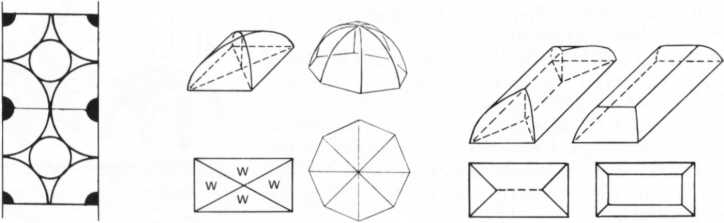

il. 8 - sklepienie klasztorne.

Po lewej: na rzucie prostokątnym Po prawej: na rzucie ośmiokątnym

il. 9 - sklepienie nieckowe

il. 10 - sklepienie zwierciadlane


il. 5b - sklepienie wachlarzowe ze zwornikami wiszącymi

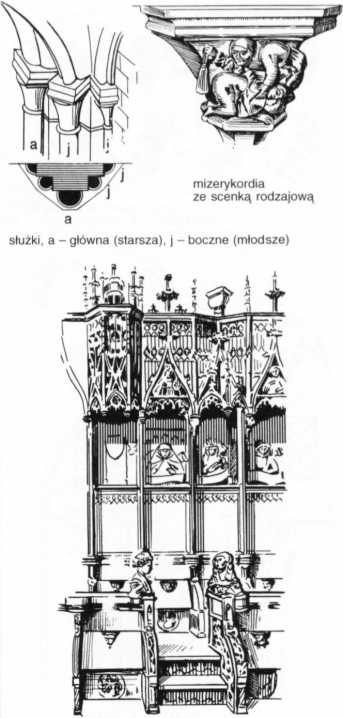

stalle dwurzędowe z baldachimem; siedziska podniesione do góry, z mizerykordiami, 1440-74, J. Syrlin st., Ulm, katedra


6.    sklepienie nieckowe (il. 9) to sklepienie kolebkowe, którego kozuby czołowe zostały zastąpione przez koleby; można je także traktować jako sklepienie klasztorne przedłużone odcinkiem sklepienia kolebkowego.

7.    sklepienie zwierciadlane (il. 10) odpowiada sklepieniu nieckowemu albo krzyżowemu o odciętej części górnej. Górna płaszczyzna o kształcie prostokąta albo elipsy (barok!) nazywa się zwierciadłem sklepienia.

—> kopuła* stanowi odrębny rodzaj sklepienia.

—> pozorne sklepienie*, —> amforowe sklepienie, 41*.

6491 sklepieniowy pas poprzeczny, gurt jarzmowy —» gurt, —> sklepienie, il. 2b, c.

|    6501 skrzyżowanie naw, kwadratowa lub prostokątna

przestrzeń na przecięciu nawy głównej i poprzecznej (transeptu). W stylu romańskim skrzyżowanie naw jest jednostką miary —> wiązanego systemu*. Nosi ono nazwę skrzyżowania wydzielonego, jeśli ma rzut kwadratowy i jest oddzielone od korpusu nawowego, ramion nawy poprzecznej i prezbiterium (wszystkie te partie

0    tej samej wysokości) lukami skrzyżowania, opartymi na filarach krzyżowych (od IX w., 67,22*). Najstarszy zachowany przykład: kościół św. Michała w Hildesheim, 1010-1033 (79*). Łuki skrzyżowania z pseudotran-septem są nierównej wysokości w kluczu i (lub) stoją na występach muru wysuniętych przed lico filarów krzyżowych, które w istotny sposób zwężają światło. Zewnętrznym akcentem skrzyżowania naw może być wieża na skrzyżowaniu, —> sygnaturka* albo kopuła, 92*, 97*.

651] słup —> szkieletowa konstrukcja drewniana*.

1    6521 służka*, ćwierćkolumna, półkolumna albo kolumna trzy czwarte, wysunięta przed lico elementu nośnego (Filara, muru), na którą spływają żebra dźwiganego przez nią
