Kolokwium - zestaw II

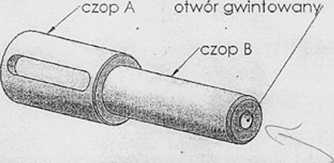

1) Wykonaj rysunek wykonawczy wałka przedstawionego poniżej uwzględniając następujące informacje:

•    czop A - średnica nominalna 22 mm (tolerancja h7),

« czop A - rowek wpustowy o szerokości 6 mm (tolerancja N9) i głębokości 3,3 mm (tolerancją +0.2 mm),

•    czop B - średnica nominalna 16 mm (tolerancja k6),

•    otwór gwintowany - M6 o długości gwintu 10 mm,

® pozostałe brakujące wymiary dobierz samodzielnie.

2) Narysuj w przekroju w stopniu dokładnym przedstawione poniżej połączenie gwintowe.

>	k

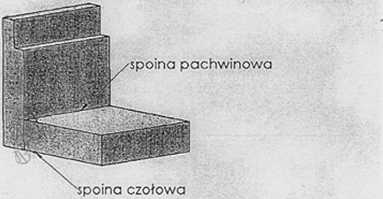

3) Wykonaj rysunek zestawieniowy (bez tabelki) połączenia spawanego przedstawionego poniżej. Wielkości spoin i wymiary dobierz samodzielnie.

\

4) Wykonaj rysunek złożeniowy podzespołu składającego się z wałka, łożyska kulkowego zwykłego i pierścienia osadczego (bez tabelki). Rysunek wykonaj w przekroju.

Uwaga: Przypomnij sobie sposób prezentacji wałów w przekroju
