oraz łożysko toczne. Współdziałanie tych części zapewnia pożądany efekt pracy nastawiacza.

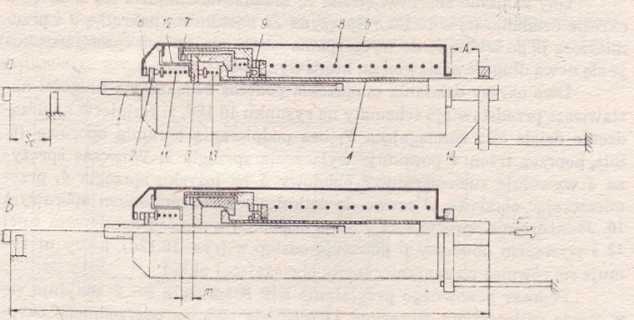

Schemat struktury przyrządowej nastawiacza skoku tłoka siłow-nika w stanie wyjściowym do działania przedstawia rysunek 10.12a. Śruba niesamohamowna 1 z nakrętkami 2 i 3 wchodzi swobodnym końcem do wnętrza tulejowego trzona 4. Nakrętka 2 z obudową 5 łączy się sprzęgłem ciernym 6. Podobnie nakrętka 3 współpracuje ze sprzęgłem 7, a pierścień oporowy sprężyny 8 ze sprzęgłem 9. Położenie nakrętek 2 i 3 na śrubie 1 określa długość całkowitą urządzenia. Nakrętka 2 ustala wartość potrzebnej zmiany długości L, a nakrętka 3 wykonuje nakazaną czynność

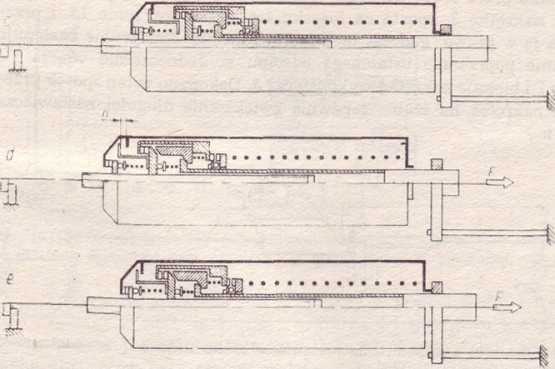

10.12. Schemat struktury przyrządowej nastawiacza skoku tłoka siłownika wytwórni SAB typu DRV
