Ashby Dobór materiaêów w proj in+20100517 034 cr
10 000
- Ceramika
- porowata
100 r
1000 -
MIII
|
15. Wytrzymałość-Wzaledna cena | ||
|
Metale i polimery: granica plastyczności Ceramika i szkła: wytrzymałość na ściskanie |
^ ..... | |
|
Elastomery: wytrzymałość na rozdarcie | ||
|
Kompozyty: wytrzymałość na rozciąganie MFA 89-91 | ||
|
Szkła---/' ^^^odpomeN | / / na korozjeL* | ||
0,1 1 10 100 1000 10 000
Względna cena jednostki objętości materiału CRp [Mg/m ]

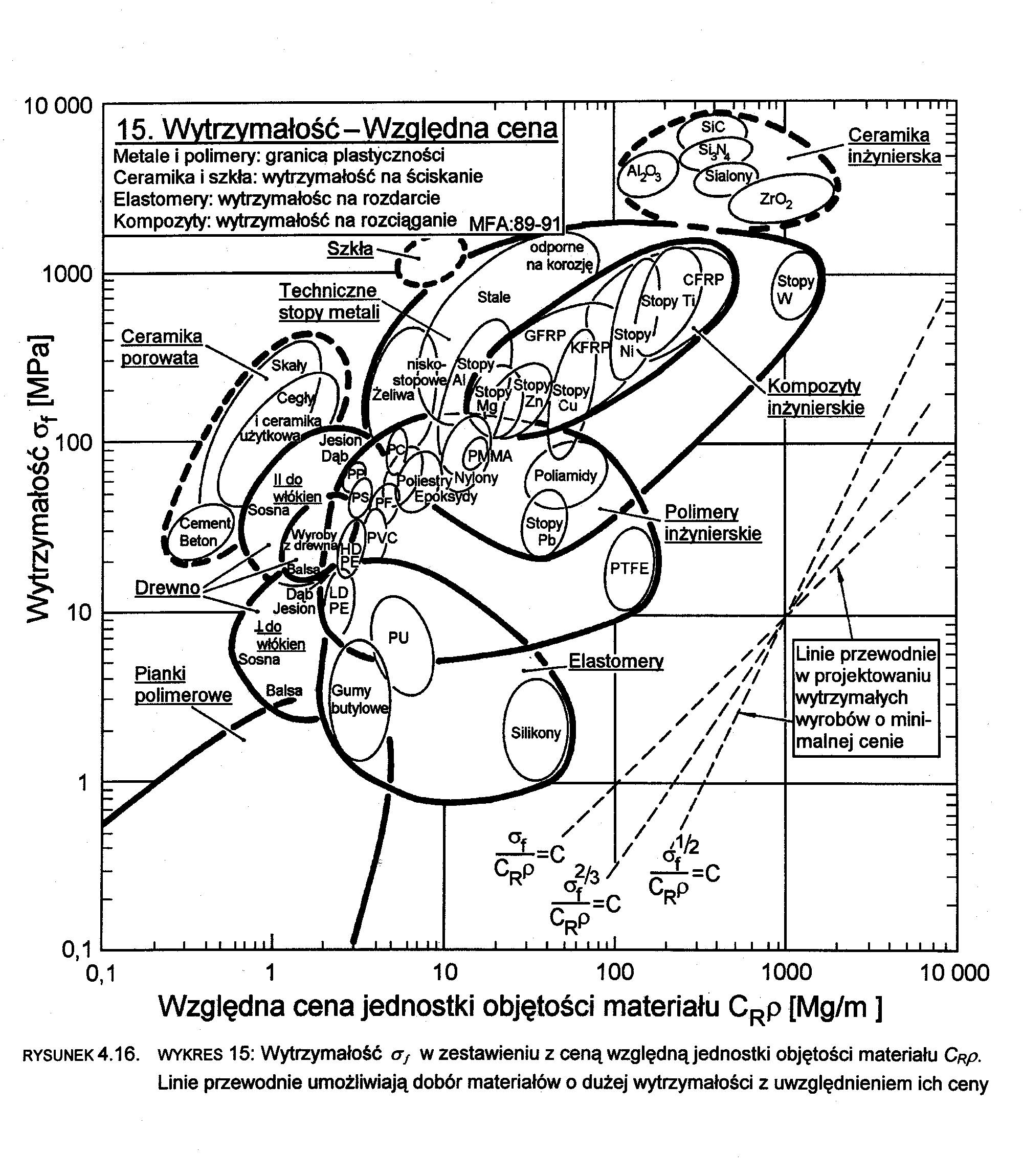

rysunek 4.16. wykres 15: Wytrzymałość 07 w zestawieniu z ceną względną jednostki objętości materiału Crp.
Linie przewodnie umożliwiają dobór materiałów o dużej wytrzymałości z uwzględnieniem ich ceny
Wyszukiwarka
Podobne podstrony:
Ashby Dobór materiaêów w proj in+20100517 008 cr 10 000 Wytrzymałość of [MPa] 1000 I00 rGęstość p [M
Ashby Dobór materiaêów w proj in+20100517 076 cr 10 0002. Wytrzymałość - Gęstość Metale i polimery:
Ashby Dobór materiaêów w proj in+20100517 080 cr 10 0002. Wytrzymałość - Gęstość Metale i polimery:
Ashby Dobór materiaêów w proj in+20100517 127 cr 10 -i 1—i i rmrj i 1—i—t miiii 12. Znormalizowana w
Ashby Dobór materiaêów w proj in+20100517 031 cr Wytrzymałość w temperaturze (T) crt [MPa] rysunek 4
Ashby Dobór materiaêów w proj in+20100517 013 cr 1000Sztywność właściwa E/p [GPa/(Mg/m3)] 10 000 Wyt
Ashby Dobór materiaêów w proj in+20100517 022 cr rysunek 4.10. wykres 9: Przewodność cieplna A w zes
Ashby Dobór materiaêów w proj in+20100517 024 cr Współczynnik cieplnej rozszerzalności liniowej a [1
Ashby Dobór materiaêów w proj in+20100517 028 cr Znormalizowana wytrzymałość at /E 10 r-12. Znormali
Ashby Dobór materiaêów w proj in+20100517 032 cr 1000 1000 0,1 1 10 100 1000 10 000Względna cena jed
Ashby Dobór materiaêów w proj in+20100517 035 cr Znormalizowany wskaźnik zużycia ciernego KA=W/S0P [
Ashby Dobór materiaêów w proj in+20100517 083 cr 1000 100Moduł Younga E [GPa] 10 10,1’ 0,1 RYSUNEK 6
Ashby Dobór materiaêów w proj in+20100517 092 cr 1000 1000 Moduł Younga E [GPa] 10000 10 100Wytrzyma
Ashby Dobór materiaêów w proj in+20100517 107 cr 000 Krytyczny współczynnik intensywności naprężeń K
Ashby Dobór materiaêów w proj in+20100517 125 cr Współczynnik cieplnej rozszerzalności liniowej a [1
Ashby Dobór materiaêów w proj in+20100517 010 cr Krytyczny współczynnik intensywności naprężeń K)c [
Ashby Dobór materiaêów w proj in+20100517 011 cr 10004. Moduł - Wytrzymałość Metale i polimery: gran
Ashby Dobór materiaêów w proj in+20100517 015 cr Krytyczny współczynnik intensywności naprężeń K. [M
Ashby Dobór materiaêów w proj in+20100517 017 cr 1000 -1-1—r7. Krytyczny współczynnik intensywności
więcej podobnych podstron
