Ashby Dobór materiaêów w proj in+20100517 107 cr
000

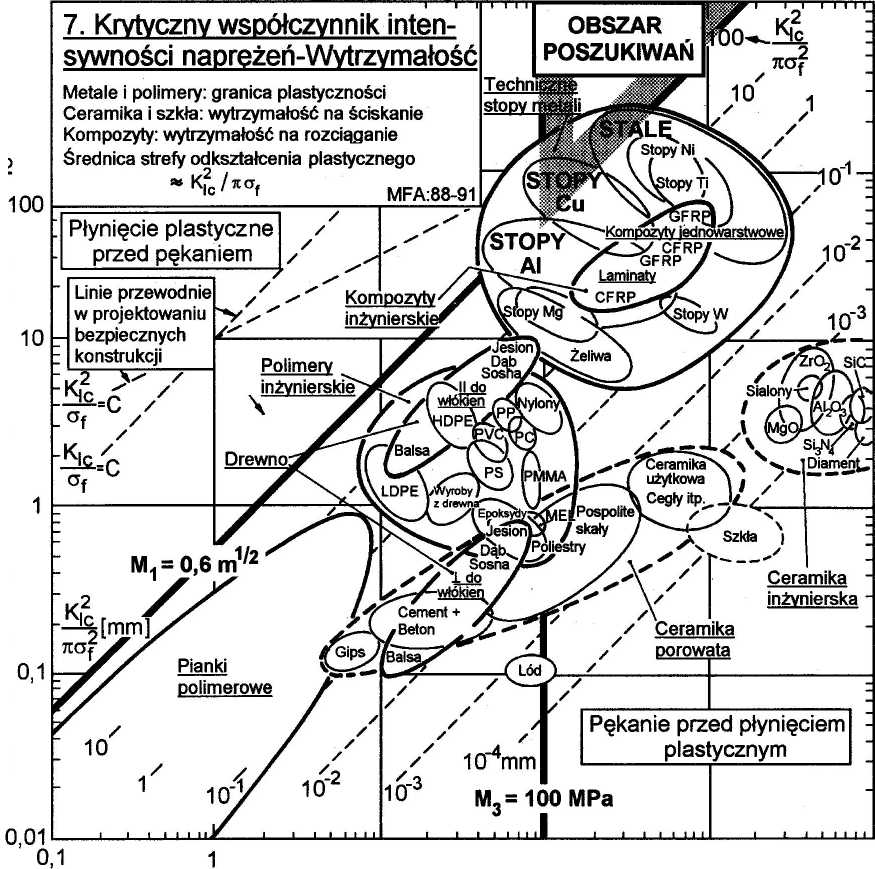

Krytyczny współczynnik intensywności naprężeń Klr [MPa • m1/2]^
10000
10 100
Wytrzymałość af [MPa]
rysunek 6.25. Materiały na zbiorniki ciśnieniowe. Stal, stopy miedzi i stopy aluminium najlepiej spełniają
kryterium „plastycznego płynięcia przed pęknięciem”. Najodpowiedniejsze na zbiorniki o dużym ciśnieniu roboczym są stopy o dużej granicy plastyczności. Najlepszy wybór stanowią materiały mieszczące się w trójkątnym „obszarze poszukiwań”. Kryterium „wycieku przed pęknięciem” prowadzi do zasadniczo takiego samego doboru materiałów
Wyszukiwarka
Podobne podstrony:
Ashby Dobór materiaêów w proj in+20100517 008 cr 10 000 Wytrzymałość of [MPa] 1000 I00 rGęstość p [M
Ashby Dobór materiaêów w proj in+20100517 013 cr 1000Sztywność właściwa E/p [GPa/(Mg/m3)] 10 000 Wyt
Ashby Dobór materiaêów w proj in+20100517 010 cr Krytyczny współczynnik intensywności naprężeń K)c [
Ashby Dobór materiaêów w proj in+20100517 011 cr 10004. Moduł - Wytrzymałość Metale i polimery: gran
Ashby Dobór materiaêów w proj in+20100517 015 cr Krytyczny współczynnik intensywności naprężeń K. [M
Ashby Dobór materiaêów w proj in+20100517 017 cr 1000 -1-1—r7. Krytyczny współczynnik intensywności
Ashby Dobór materiaêów w proj in+20100517 019 cr RYSUNEK 4.9.Moduł Younga E [GPa] wykres 8: Współczy
Ashby Dobór materiaêów w proj in+20100517 022 cr rysunek 4.10. wykres 9: Przewodność cieplna A w zes
Ashby Dobór materiaêów w proj in+20100517 024 cr Współczynnik cieplnej rozszerzalności liniowej a [1
Ashby Dobór materiaêów w proj in+20100517 026 cr Współczynnik cieplnej rozszerzalności liniowej a [l
Ashby Dobór materiaêów w proj in+20100517 028 cr Znormalizowana wytrzymałość at /E 10 r-12. Znormali
Ashby Dobór materiaêów w proj in+20100517 031 cr Wytrzymałość w temperaturze (T) crt [MPa] rysunek 4
Ashby Dobór materiaêów w proj in+20100517 032 cr 1000 1000 0,1 1 10 100 1000 10 000Względna cena jed
Ashby Dobór materiaêów w proj in+20100517 034 cr 10 000Wytrzymałość af [MPa] - Cer
Ashby Dobór materiaêów w proj in+20100517 035 cr Znormalizowany wskaźnik zużycia ciernego KA=W/S0P [
Ashby Dobór materiaêów w proj in+20100517 037 cr Rozpuszczalniki organiczne rysunek 4.18. wykres 17:
Ashby Dobór materiaêów w proj in+20100517 064 cr 1000 1000 Moduł Younga E [GPa] 1
Ashby Dobór materiaêów w proj in+20100517 068 cr 1000 1000 Moduł Younga E [GPa] 1
Ashby Dobór materiaêów w proj in+20100517 072 cr rysunek 6.6. Materiały na koła zamachowe. Najlepsze
więcej podobnych podstron
