Rys. l. Opryskiwacz plecakowy Puzon ze zbiornikiem z tworzywa sztucznego (fot. F. Jankowski\

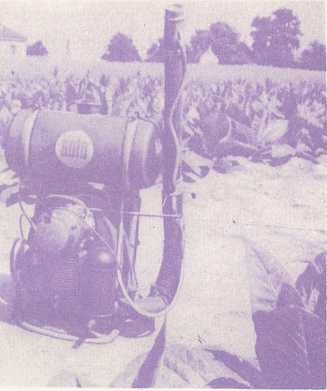

Rys. 2. Opryskiwacz PSP Solo (fot. F. Jankowski)

b)    dysze z wkładką śrubowo-wirową należą do bardzo rozpo wszechnionych;

c)    dysze z komorą wirową, do której ciecz pod ciśnieniem doprowadza się wąskim kanałem po linii stycznej do obwodu komory.

Pompy opryskiwaczy ciśnieniowych mogą być:    tłokowe,

nurnikowe, przeponowe lub rzadziej wirowe. Wszystkie dotychczas używane przez plantatorów tytoniu opryskiwacze należą do grupy opryskiwaczy ciśnieniowych.

Poniżej podano opis opryskiwaczy ciśnieniowych, produkowanych przez przemysł krajowy, oraz ich przydatność do ochrony tytoniu.

Opryskiwacz plecakowy Puzon ze zbiornikiem metalowym

0    pojemności 10 litrów (rys. 1) i opryskiwacz plecakowy PO22/0 Sano ze zbiornikiem z tworzywa sztucznego o pojemności 20 litrów służą do opryskiwania rozsady w inspektach, mogą być również użyte do opryskiwania małych plantacji tytoniu. Obydwa opryskiwacze mają niskie ciśnienie robocze (3—5 atmosfer)

1    dają krótki strumień rozpylonej cieczy (1—2 m). Wydajność

67
