OMÓW NA DWÓCH WYBRANYCH PRZYKŁADACH TOLERANCJĘ POŁOŻENIA

Jest to maksymalna dopuszczalna odchyłka rzeczywistego położenia i usytuowania elementu lub jego osi od wymaganego. Tolerancja położenia jest zawsze związana z dwoma elementami przedmiotu: elementem tolerowanym i elementem odniesienia (bazą pomiarową), względem którego określa się tolerancję położenia elementu tolerowanego.

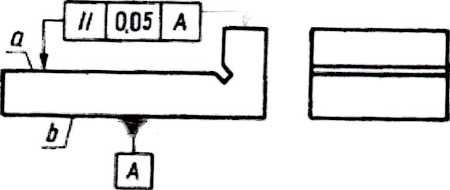

Przykład 1 - Tolerancja równoległości dwóch płaszczyzn

Odchyłka równoległości dowolnej z dwóch płaszczyzn a lub b względem drugiej (każda z nich może być bazą pomiarową dla drugiej i dlatego żadna nie jest oznaczona zaczernionym trójkątem) nie moż.e przekroczyć 0,05 mm.

Przykład 2 - Tolerancja prostopadłości osi i płaszczyzny

Odchyłka prostopadłości osi otworu względem bazy B nie może przekroczyć 0,04 mm w żadnym kierunku, na całej długości otworu, czyli oś rzeczywistego otworu musi się znaleźć wewnątrz walca o promieniu 0,02 mm, którego oś jest prostopadła do płaszczyzny B.
