17. Omów na przykładach Wad miejscowy i podaj cel jego wykonywania:

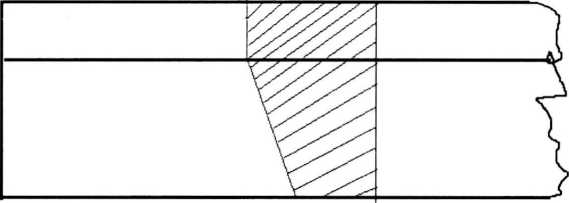

jest to zarys figury płaskiej leżącej w płaszczyźnie poprzecznego przekroju przedmiotu, obrócony wraz z tą płaszczyzną o 90° i położony na widoku przedmiotu. Kierunek obrotu płaszczyzny przekroju wraz z kładem powinien być zgodny z kierunkiem patrzenia na przedmiot od strony prawej lub od dciu. Kłady miejscowe wolno rysować tylko wtedy, gdy nie zaciemniają rysunku; rysuje się je liniami cienkimi. Wykonuje się je w celu uniknięcia wykonywania przekrojów, które zwyczajowo zajmują więcej czasu i miejsca na arkuszu.
