Ce vti-mćtre indique Ic nivcau du signal de rćception ainsl quc lo niveau du signal ćmis et de la puissance de sorcie. II signale sur Pćchelic SWR le taux d ondes stationnaires de 1‘amenne

11. S/RP/SWR/CAL

•    Dans la position S/RF. fonctionnemeni du S/Mćtre en ćmission-rćception des signaux.

•    Dans la position SWR, permet de lirę le taux dondes stationnaires de 1'anccnnc.

La lecture se fait sur 1'ćchelle supćrieure du vumćtre

•    Dans la position CAL, permet de calibrcr et d’eta!onner le tosmćtre incorporć.

12. NB-ANL/OFF

Sćlecteur des filtres noise blanker et ANL.

Supprime les bruits de fond et parasites en mcxle rćception.

MOUl/EAUTE

13- RB-EC

Permet de mettre en foncnonnement un beep de fin dćmission. Equipe du kit optionnel SUPERSTAR KF.C permet la misę cn fonciion d unc chambre d ECHO, de cc fait votre Roger beep reste commute

14. +10/OFF

En position ♦ 10, permet de rajouter 10 % de 1'ćclatrage.

15.    VOYANT TX/RX

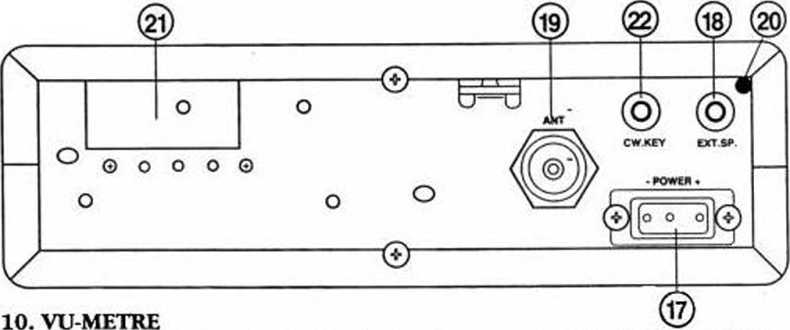

LED bicołore signalant l etat de fonctionnement de 1'appareil. L’appareil fonctionne cn emetieur. la LED claire Rouge. L'appareil fonctionne en rćcepteur , la LED claire Vert.

16.    AFFICHEURS 7 SEGMENTS

Permet de visualiser sur quel canal l appareil fonctionne.

17. PRISE D AJLIMENTATION 13-8 VOLTS CONTINU

Permet de connecter le cable d'alimentation fusible 4 ampćres.

18. PRISE EXT SP

Permet de brancher tout accessoire tel que ćcoulcur dimpćdancc dc 4 tł 8 OHMS - 5 watts. L'uiili-sanon de cette pnse coupe auiomatiquement le haut-parleur incorporć.

19. CONNECTION D ANTENNE

Pour relier 1'antcnnc au cablc (type RGS8/U), utiliscr un conncctcur coaxial type PL 259-

20. PRISE FREQUENCEMETRE

NOUUEAUTE

Pcrmct de raccordcr lc SUPERSTAR KF VI (option frequcnccmetre 6 digits) pour 1'afftchage des fre-quences exactcs de votre appareil. Celui-ci fonctionne en ćmission ct rćception.

21.    PLAQUE D IDENTEFICATION ET D AGREMENT

22.    PRISE CW

Permet de connecter un rnanipulateur telegraphiąue.
