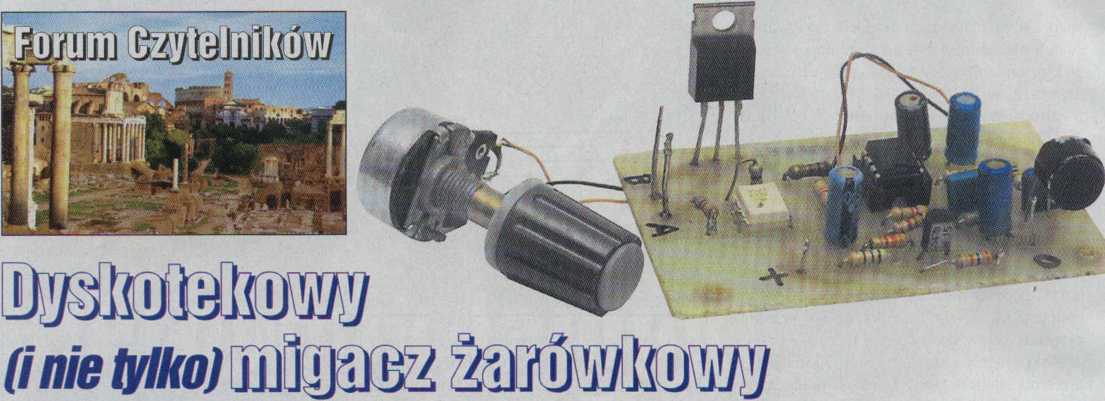

Dyskotekowy migacz żarówkowy

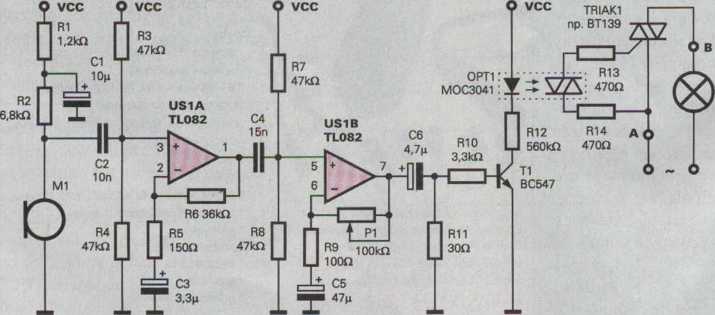

Rys. 1 Schemat ideowy

Jest to bardzo prosty, tani i bezpieczny układ migacza, reagującego na dźwięk. Dzięki wbudowanemu mikrofonowi nie potrzebuje on kablowego połączenia z urządzeniem audio, co ułatwia umieszczenie go w niemalże dowolnym miejscu. Choć układów tego typu publikowano w EdW już wiele (na diodach LED, żarówkach), to myślę, że ten układ może zainteresować wielu Czytelników (zwłaszcza początkujących) ze względu na brak niebezpiecznego napięcia sieci 230V, choć istnieje możliwość jego podłączenia.

Opis układu

Schemat ideowy układu przedstawia rysunek 1. Jak widać, jest to układ bardzo prosty w budowie i działaniu. Sygnał z mikrofonu elektreto-wego Ml jest wzmacniany w dwóch wzmacniaczach. Pierwszy wzmacniacz ma stałe wzmocnienie, ustalone wartościami elementów R5 i R6. Wzmacniacz drugi ma wzmocnienie regulowane potencjometrem PI, co pozwala ustawić czułość układu. Wzmocniony sygnał, po przejściu przez C6, trafia na bazę tranzystora Tl, który poprzez R12 steruje diodą zawartą w strukturze optotriaka OPT1. Optotriak steruje triakiem wykonawczym TRIAK1, który załącza w odpowiednich chwilach żarówkę (lub ich grupę). Rezystory R3, R4, R7, R8 polaryzują wejścia wzmacniaczy Ul A, U1B. R1 i Cl filtrują napięcie zasilające mikrofon.

Montaż i uruchomienie

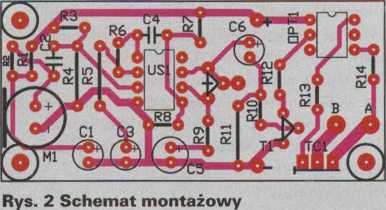

Montaż układu jest klasyczny, na płytce nie ma żadnych zworek. Zależnie od sterowanego obciążenia, do triaka można przykręcić odpowiedni radiator. Dzięki optotriakowi zapewniona jest izolacja galwaniczna pomiędzy obciążeniem a układem. Dlatego można podłączać obciążenie (np. żarówkę) zasilane napięciem 230V, trzeba jednak wtedy pamiętać o zachowaniu wszelkich środków ostrożności. Uwaga! Sterowane obciążenie musi być zasilane napięciem przemiennym.

Do prób użyłem zasilacza 11V prądu stałego do zasilania układu. Jako obciążenie zastosowałem żarówkę 12V/ 5W. zasilaną z zasilacza prądu przemiennego.

Wartości elementów nie są krytyczne, można je zmieniać.

Jarosław Tarnawa

[e-mail]

Wykaz elementów
Rezystory
R1 ......................	..............1.2k£2
R21 .....................	..............6,8kQ
R3, R4, R7, R8 .............	..............47kQ
R5.......................	..............150£2
R6.......................	...............36k£2
R9.......................	..............100£’2
R10 .....................	..............3,3k£2
R11......................	...............36k£2
R12 .....................	..............560S2
R13 .....................	..............470Q
R14 .....................	..............470£2
P1.......................	..............100kQ
Kondensatory
C1......................	...............lOpF
C2 ......................	...............10nF
C3 ......................	..............3,3pF
C4 .....................	...............15nF
C5......................	...............47|iF
C6 ......................	..............4,7pF
Półrzewodnlki
T1 ......................	..............BC547
US1 .....................	..............TL082
0PT1....................	...........MOC3041
TRIAK1 ..................	..............BT139
Inne
M1
Podstawka D1L8
Gałka do potencjometru
Ewentualny radiator
