ZGINANIE

Hipoteza płaskich przekrojów głosi> że ;    .

Od/

prosta prostopadła do osi obojętnej belki pozostaje po pHekształceniu prosta, naprężenia w zginanej belce są proporcjonalne do odległości od osi obojętnej, wskaźnik wytrzymałości na zginanie jest wielkością dodatnią,

prosta prostopadła do osi obojętnej belki pozostaje po odkształceniu prostopadła do tej osi.

Zasada superpozycji dotyczy:

odkształceń,

przemieszczeń.

naprężeń,

stałych materiałów)'ch.

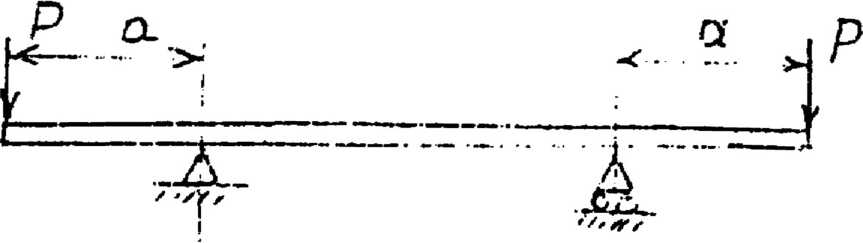

Stan czystego zginania jest realizowany w belce lub części-belki jak na rys. a), b), c), d).

N

>

%

\

\

\

a.

b.

a.

b.

c.

d.

Przy błędnie nastawionej stałej tensometru (k₂, zamiast kj) należy w cełu otrzymania poprawnego wyniku odczytane wskazanie tensometru: pomnożyć przez k₂, pomnożyć przez k j/k₂,

»

pomnożyć przez stosunek k₂/k^. przyjąć odczytane wskazanie za właściwe.

Na stanowisku pomiarowym z belką jednokrotnie statycznie niewyznaczalną, możliwe

jest wyznaczenie reakcji statycznie niewyznaczalnej metodą:

czujnikową,

tensometryczną,

doświadczalnego wyznaczenia współczynników Maxwella-Mohra, namniejszych kwadratów
