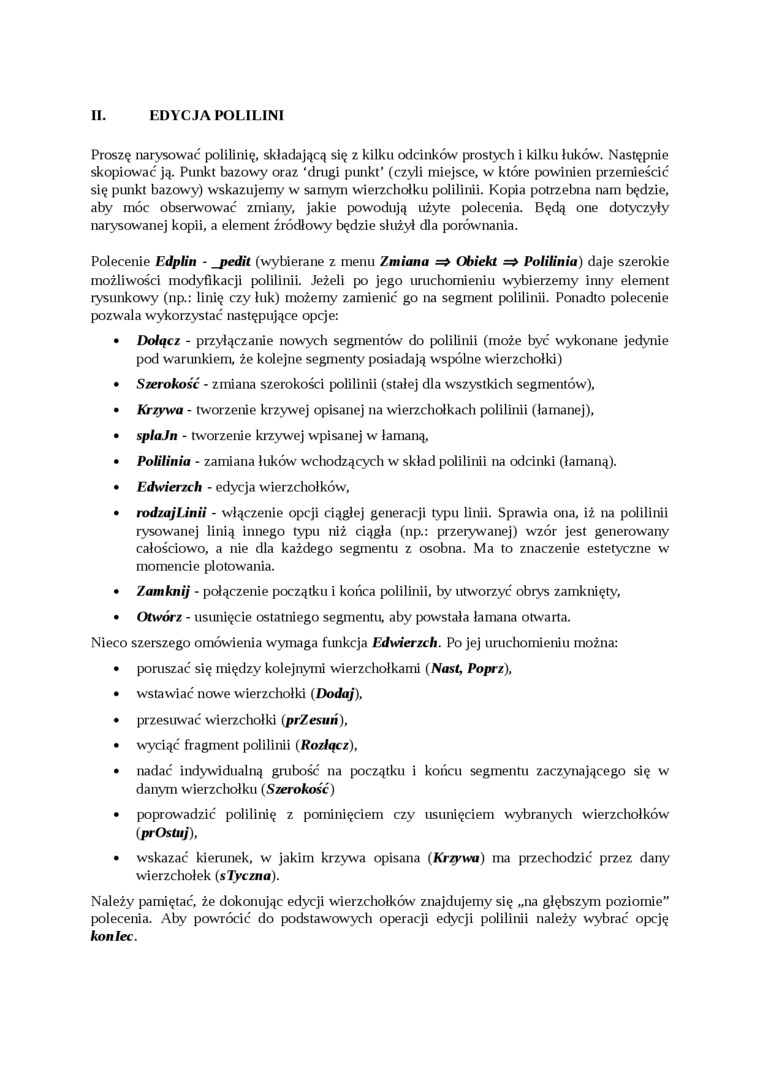

II.

EDYCJA POLILINI

Proszę narysować polilinię, składającą się z kilku odcinków prostych i kilku łuków. Następnie skopiować ją. Punkt bazowy oraz ‘drugi punkt’ (czyli miejsce, w które powinien przemieścić się punkt bazowy) wskazujemy w samym wierzchołku poi i linii. Kopia potrzebna nam będzie, aby móc obserwować zmiany, jakie powodują użyte polecenia. Będą one dotyczyły narysowanej kopii, a element źródłowy będzie służył dla porównania.

Polecenie Edplin - _pedit (wybierane z menu Zmiana => Obiekt => Polilinia) daje szerokie możliwości modyfikacji polilinii. Jeżeli po jego uruchomieniu wybierzemy inny element rysunkowy (np.: linię czy łuk) możemy zamienić go na segment polilinii. Ponadto polecenie pozwala wykorzystać następujące opcje:

•    Dołącz - przyłączanie nowych segmentów do polilinii (może być wykonane jedynie pod warunkiem, że kolejne segmenty posiadają wspólne wierzchołki)

•    Szerokość - zmiana szerokości polilinii (stałej dla wszystkich segmentów),

•    Krzywa - tworzenie krzywej opisanej na wierzchołkach polilinii (łamanej),

•    splaJn - tworzenie krzywej wpisanej w łamaną,

•    Polilinia - zamiana łuków wchodzących w skład polilinii na odcinki (łamaną).

•    Edwierzch - edycja wierzchołków,

•    rodzaj lin ii - włączenie opcji ciągłej generacji typu linii. Sprawia ona, iż na polilinii rysowanej linią innego typu niż ciągła (np.: przerywanej) wzór jest generowany całościowo, a nie dla każdego segmentu z osobna. Ma to znaczenie estetyczne w momencie płotowania.

•    Zamknij - połączenie początku i końca polilinii, by utworzyć obrys zamknięty,

•    Otwórz - usunięcie ostatniego segmentu, aby powstała łamana otwarta.

Nieco szerszego omówienia wymaga funkcja Edwierzch. Po jej uruchomieniu można:

•    poruszać się między kolejnymi wierzchołkami (Nast, Poprz),

•    wstawiać nowe wierzchołki (Dodaj),

•    przesuwać wierzchołki (prZesuń),

•    wyciąć fragment polilinii (Rozłącz),

•    nadać indywidualną grubość na początku i końcu segmentu zaczynającego się w danym wierzchołku (Szerokość)

•    poprowadzić polilinię z pominięciem czy usunięciem wybranych wierzchołków (prOstuj),

•    wskazać kierunek, w jakim krzywa opisana (Krzywa) ma przechodzić przez dany wierzchołek (sTyczna).

Należy pamiętać, że dokonując edycji wierzchołków znajdujemy się „na głębszym poziomie” polecenia. Aby powrócić do podstawowych operacji edycji polilinii należy wybrać opcję koniec.
