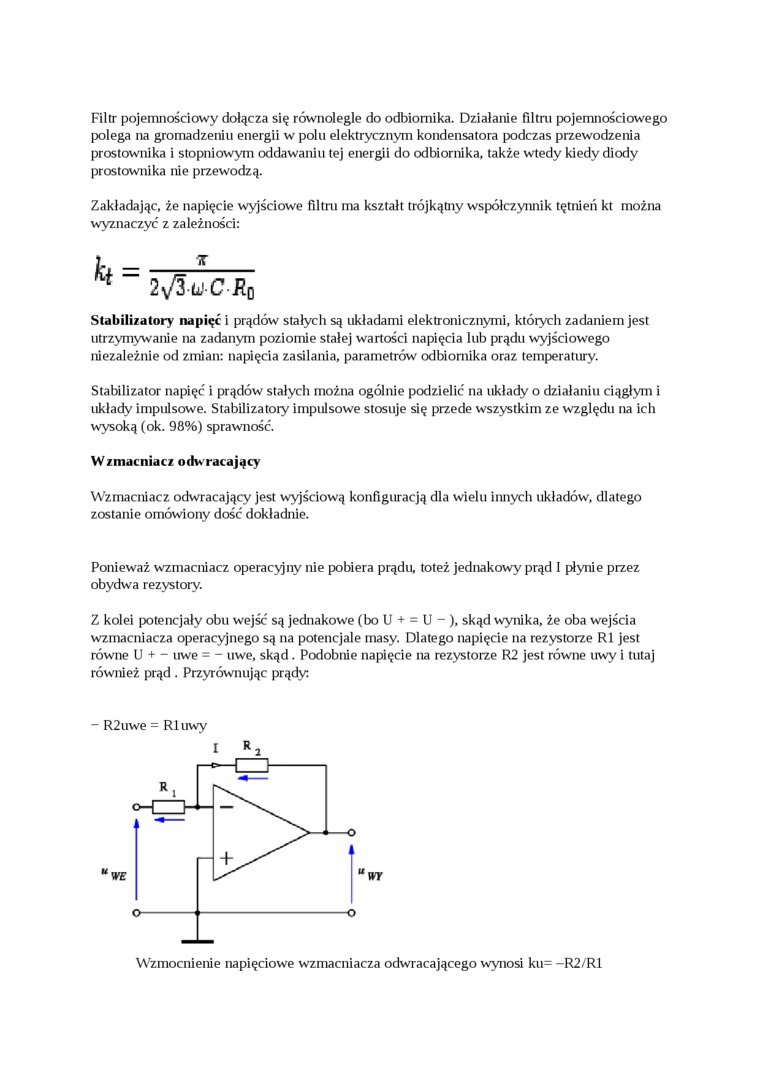

Filtr pojemnościowy dołącza się równolegle do odbiornika. Działanie filtru pojemnościowego polega na gromadzeniu energii w polu elektrycznym kondensatora podczas przewodzenia prostownika i stopniowym oddawaniu tej energii do odbiornika, także wtedy kiedy diody prostownika nie przewodzą.

Zakładając, że napięcie wyjściowe filtru ma kształt trójkątny współczynnik tętnień kt można wyznaczyć z zależności:

k = ~r^J-

*    2\/3wCJ?_d

Stabilizatory napięć i prądów stałych są układami elektronicznymi, których zadaniem jest utrzymywanie na zadanym poziomie stałej wartości napięcia lub prądu wyjściowego niezależnie od zmian: napięcia zasilania, parametrów odbiornika oraz temperatury.

Stabilizator napięć i prądów stałych można ogólnie podzielić na układy o działaniu ciągłym i układy impulsowe. Stabilizatory impulsowe stosuje się przede wszystkim ze względu na ich wysoką (ok. 98%) sprawność.

Wzmacniacz odwracający

Wzmacniacz odwracający jest wyjściową konfiguracją dla wielu innych układów, dlatego zostanie omówiony dość dokładnie.

Ponieważ wzmacniacz operacyjny nie pobiera prądu, toteż jednakowy prąd I płynie przez obydwa rezystory.

Z kolei potencjały obu wejść są jednakowe (bo U + = U - ), skąd wynika, że oba wejścia wzmacniacza operacyjnego są na potencjale masy. Dlatego napięcie na rezystorze R1 jest równe U + - iiwe = - uwe, skąd. Podobnie napięcie na rezystorze R2 jest równe uwy i tutaj również prąd . Przyrównując prądy:

- R2uwe = Rluwy

i r₂

Wzmocnienie napięciowe wzmacniacza odwracającego wynosi ku= -R2/R1
