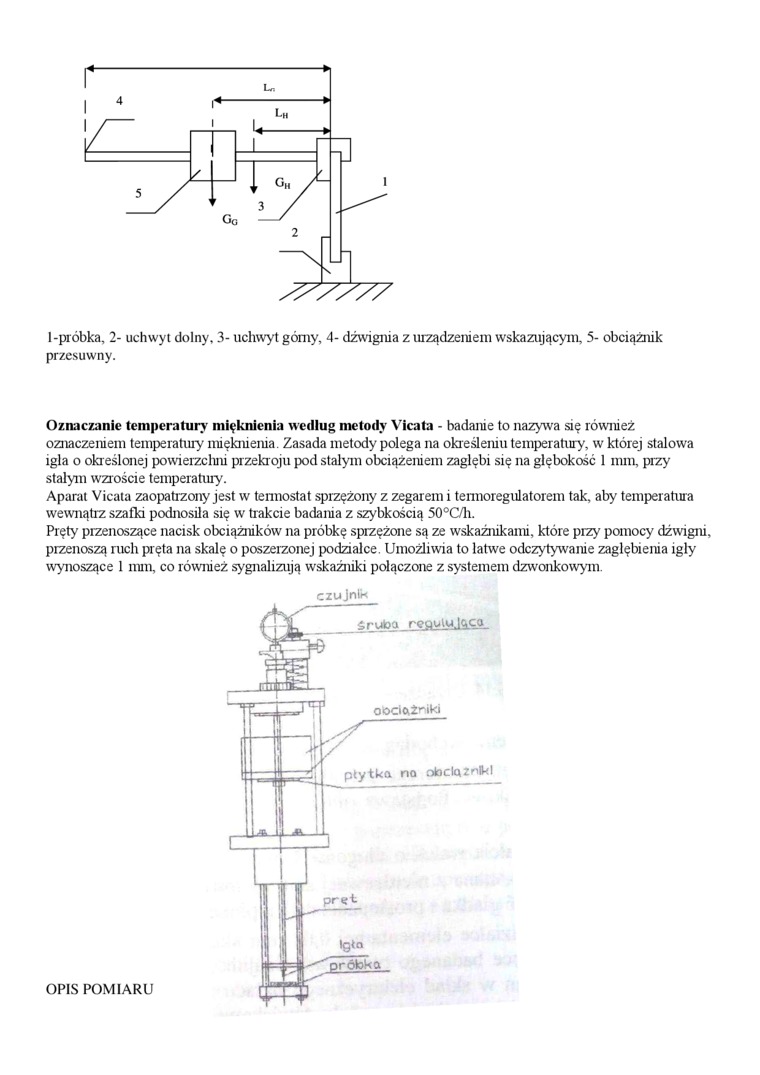

1-próbka, 2- uchwyt dolny, 3- uchwyt górny, 4- dźwignia z urządzeniem wskazującym, 5- obciążmk przesuwny.

Oznaczanie temperatury mięknienia według metody Vicata - badanie to nazywa się również oznaczeniem temperatury mięknienia. Zasada metody polega na określeniu temperatury, w której stalowa igła o określonej powierzclmi przekroju pod stałym obciążeniem zagłębi się na głębokość 1 mm, przy stałym wzroście temperatury.

Aparat Vicata zaopatrzony jest w termostat sprzężony z zegarem i termoregulatorem tak, aby temperatura wewnątrz szafki podnosiła się w trakcie badania z szybkością 50°C/h.

Pręty przenoszące nacisk obciążników na próbkę sprzężone są ze wskaźnikami, które przy pomocy dźwigni, przenoszą ruch pręta na skalę o poszerzonej podzialce. Umożliwia to łatwe odczytywanie zagłębienia igły wynoszące 1 mm, co również sygnalizują wskaźniki połączone z systemem dzwonkowym.

czujnik

»9*Q

próbka

OPIS POMIARU
