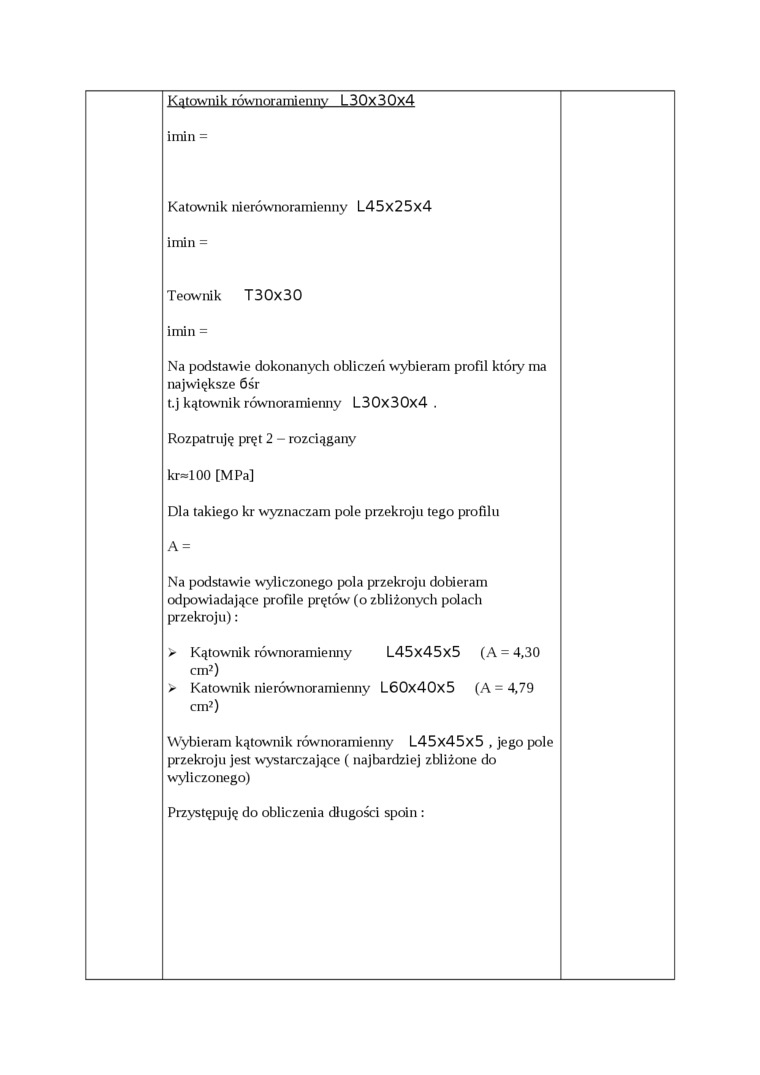

167
Kątownik równoramienny L30x30x4 i min =
Kątownik nierównoramienny L45x25x4 i min =
Teownik T30x30
i min =
Na podstawie dokonanych obliczeń wybieram profil który ma największe 6śr
t.j kątownik równoramienny L30x30x4 .
Rozpatruję pręt 2 - rozciągany kr=100 [MPa]
Dla takiego kr wyznaczam pole przekroju tego profilu
A =
Na podstawie wyliczonego pola przekroju dobieram odpowiadające profile prętów (o zbliżonych polach przekroju):
> Kątownik równoramienny L45x45x5 (A = 4,30 cm2)
> Kątownik nierównoramienny L60x40x5 (A = 4,79 cm2)
Wybieram kątownik równoramienny L45x45x5 , jego pole przekroju jest wystarczające ( najbardziej zbliżone do wyliczonego)
Przystępuję do obliczenia długości spoin :
