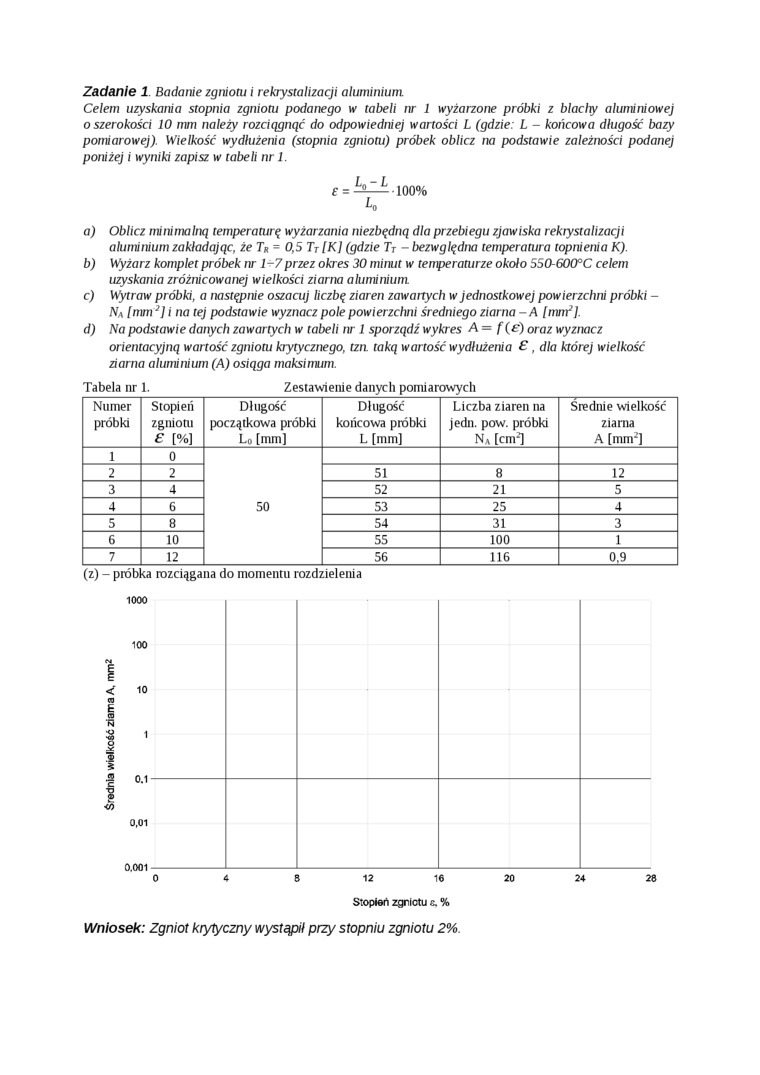

Zadanie 1. Badanie zgniotu i rekrystalizacji aluminium.

Celem uzyskania stopnia zgniotu podanego w tabeli nr 1 wyżarzone próbki z blady aluminiowej o szerokości 10 mm należy rozciągnąć do odpowiedniej wartości L (gdzie: L - końcowa długość bazy pomiarowej). Wielkość wydłużenia (stopnia zgniotu) próbek oblicz na podstawie zależności podanej poniżej i wyniki zapisz w tabeli nr 1.

a)    Oblicz minimalną temperaturę wyżarzania niezbędną dla przebiegu zjawiska rekrystalizacji aluminium zakładając, że Th = 0,5 7Y [K] (gdzie 7Y - bezwględna temperatura topnienia K).

b)    Wyżarz komplet próbek nr 1-7 przez okres 30 minut w temperaturze około 550-600°C celem uzyskania zróżnicowanej wielkości ziarna aluminium

c)    Wytraw próbki, a następnie oszacuj liczbę ziaren zawartych w jednostkowej powierzchni próbki -Na [mm²] i na tej podstawie wyznacz pole powierzchni średniego ziarna -A /mm²J.

d)    Na podstawie danych zawartych w tabeli nr 1 sporządź wykres A = f(e) oraz wyznacz orientacyjną wartość zgniotu krytycznego, tzn taką wartość wydłużenia £, dla której wielkość ziarna aluminium (A) osiąga maksimum.

Tabela nr L    Zestawienie danych pomiarowych

Numer próbki	Stopień zgnioni £ [%]	Długość początkowa próbki L0 [mm]	Długość końcowa próbki L [mm]	Liczba ziaren na jedn. pow. próbki Na [cm^2]	Średnie wielkość ziarna A [mm^2]
1	0	50
2	2		51	8	12
3	4		52	21	5
4	6		53	25	4
5	8		54	31	3
6	10		55	100	1
7	12		56	116	0.9

(z) - próbka rozciągana do momentu rozdzielenia

1000

100

1

10

1

0.1

co

b

a

R

I

iS

0,01

0.001-----

0    4    8    12    16    20    24    28

Stopłeń zgrictu e. %

Wniosek: Zgniot krytyczny wystąpił przy stopniu zgniotu 2%.
